تابلو برق بوستر پمپ دور متغیر در سال‌های اخیر به دلیل مزایای زیاد از قبیل فشار خروجی نسبتاً ثابت و عدم نوسان فشار، مصرف انرژی کمتر، پایداری عملکرد و مزایای فنی دیگر، به‌صورت فراگیر در بوستر پمپ آبرسانی خانگی و حتی آتش نشانی استفاده می‌گردد. حالتهای گوناگونی برای تابلو برق بوستر پمپ با اینورتر و کنترلر بوستر پمپ می تواند در آبرسانی خانگی و ساختمانی اجرا گردد. در این مقاله ضمن معرفی روشهای مختلف کنترل بوستر پمپ دور متغیر با درایو، به بررسی عوامل موثر در قیمت تابلو برق بوسترپمپ خواهیم پرداخت تا هنگام خرید توجه لازم صورت پذیرد.

قیمت تابلو برق بوستر پمپ

جهت استعلام سریع قیمت و خرید تابلو برق بوستر پمپ آبرسانی خانگی، فرم زیر را تکمیل و ارسال فرمایید:

اگر قصد خرید تابلو برق بوستر پمپ دارید، مطالعه این مطلب حتما برای شما مفید خواهد بود.

آبرسانی خانگی و ساختمانی

تقاضا برای آب شهری در یک شهر بزرگ معمولاً صبح‌ها به اوج می‌رسه، چون خیلی‌ها زیر دوش دارن برای رفتن به محل کار آماده می‌شن. برعکس، وسطِ شب تقریباً هیچ آبی مصرف نمی‌شود. یا مثلاً توی یه هتل، صبح‌ها مصرف به اوج می‌رسه چون تعداد زیادی مهمان هم‌زمان دارن برای کار یا جلسات آماده می‌شن. برعکس، شب‌ها که بیشتر افراد خواب هستن، مصرف به حداقل می‌رسه. توی ساختمان‌های چندطبقه مثل برج‌های اداری، هتل‌ها، بیمارستان‌ها یا هر ساختمان مرتفع دیگه، داشتن فشار یکنواخت برای آب آشامیدنی، سرویس‌های بهداشتی، سینک‌ها و بقیه‌ی تجهیزات آبی خیلی ضروریه.

سیستم های بوستر پمپ آب مصرفی توی موتورخانه ساختمان‌های بزرگ نصب می‌شن تا فشار آب در لوله کشی ساختمان همیشه ثابت بمونه. این سیستم ها برای تأمین نیاز متغیر ساختمان طراحی شدن. یعنی این سیستم‌ها بزرگ‌تر از حد نیاز انتخاب و خرید می‌شن تا بتونن تقاضای پیک مصرف رو پوشش بدن. در حالیکه دبی مصرفی آب در طول روز خیلی تغییر می‌کنه. برای حل این مسئله، بجای استفاده از یک پمپ بزرگ، بهترین راه استفاده از چند پمپ کوچک است. وقتی به‌جای یک پمپ از چند پمپ استفاده می‌کنند، هم کارایی بیشتر می‌شود چون بار بین پمپ‌ها تقسیم می‌شود و هم قابلیت اطمینان بالاتر میشود چون اگر یکی از پمپ‌ها خراب شود، بقیه می‌توانند بار آن را به دوش بکشند.

سیستم‌های چندپمپ سطح بالایی از اطمینان رو فراهم می‌کنن — اگه یکی از پمپ‌ها خراب بشه یا نیاز به نگهداری داشته باشه، بقیه می‌تونن عملیات رو ادامه بدن. کارایی، کارکرد پیوسته و نگهداری آسان از دلایلی هستن که این سیستم‌ها توی آبرسانی خانگی و ساختمانی، صنایع تهویه مطبوع و آب و فاضلاب به‌وفور استفاده می‌شن.

بوستر پمپ آبرسانی ساختمانی چیست؟

بوستر پمپ به سیستمی اطلاق می‌گردد که دو یا چند پمپ به‌صورت موازی به یکدیگر متصل شده‌اند تا دبی و هد مورد نیاز را با کمترین انرژی و بالاترین راندمان تأمین نمایند. وظیفه بوستر پمپ ثابت نگه‌داشتن فشار لازم برای تأمین شبکه مصرف با توجه به الگوی متغیر مصرف می‌باشد و متناسب با مصرف، باید فشار خروجی سیستم با استارت / استپ پمپ‌ها ثابت بماند.

سیستم‌های مدرن بوستر پمپ به‌صورت پکیج‌های مونتاژشده‌ی کارخانه‌ای عرضه می‌شن. این پکیج‌ها شامل چند پمپ، شیر کاهنده فشار ، سنسور فشار، تابلو برق و تمام اتصالات و لوله‌کشی‌های لازم برای وصل شدن به کلکتورهای ورودی و خروجی هستن. معمولاً یک مخزن ذخیره هم کنار پکیج نصب می‌شه. شیر کاهنده فشار در سمت خروجی، با باز و بسته شدن متناوب، فشار خروجی رو در مقدار ثابت نگه می‌داره. برای کاهش دبی پمپ آب، شیر هد اضافی تولیدشده توسط پمپ رو جذب می‌کنه. این هد جذب‌شده در واقع به معنی اتلاف انرژی پمپ هست.

بوستر پمپ چند پمپه نسبت به یک پمپ بزرگ، مزایایی زیادی دارد، اما همچنان اتلاف انرژی بالایی وجود خواهد داشت.

بوستر پمپ دور متغیر با اینورتر

سیستم بوستر پمپ دور متغیر با بکارگیری اینورتر در کنترل پمپ، یک کنترل بسیار خوب را برای بوستر پمپ آب مصرفی خانگی فراهم می سازد. در بوستر پمپ دور متغیر، با تغییر فرکانس پمپ آب از طریق اینورتر، سرعت پمپ تغییر می‌یابد. با تغییر دور پمپ، منحنی هد و دبی پمپ نیز به تبع آن تغییر می‌کند. با دورهای مختلف در یک فشار ثابت، می‌توان دبی‌های مختلفی را در خروجی پمپ داشت.

عملکرد درایور بوستر پمپ دور متغیر بدین صورت است که اگر در خروجی مصرفی وجود نداشته باشد و فشار افت نکند، همه پمپ‌ها خاموش هستند. اما به‌محض مصرف، برای جبران افت فشار، یکی از پمپ‌ها توسط اینورتر وارد مدار می‌گردد و با افزایش مصرف، دور پمپ بالاتر می‌رود. در صورتی‌که دبی مورد نیاز از دبی حداکثر پمپ بیشتر گردد و پمپ اول پاسخگوی تأمین دبی مورد نیاز نباشد، پمپ‌های کمکی بعدی به ترتیب وارد مدار می‌گردند.

با استفاده از اینورتر مخصوص بوستر پمپ مانند اینورتر GD270 اینوت یا اینورتر دانفوس آکوا ، دیگر نیازی به سیستم‌های جانبی کنترلی نظیر PLC نمی‌باشد و کنترل تمام مجموعه توسط خود اینورتر انجام می‌گیرد. تنها یک سنسور فشار در خروجی پمپ‌ها نصب می‌شود و متناسب با مصرف آب، درایور تعداد پمپ‌های موردنیاز را وارد مدار کرده و با تنظیم دور پمپ‌ها فشار را در مقدار ثابت نگه می‌دارد.

مزایا و کاربرد اینورتر در بوستر پمپ خانگی

• تعویض خودکار (Auto-change): اینورتر بصورت اتوماتیک ترتیب عملکرد پمپ‎‌ها را در بوستر پمپ دور متغیر تعویض میکنه. این فانکشن دو هدف اصلی داره: 1- زمان کارکرد پمپ‌ها در طول زمان برابر و میزان استهلاک متوازن میشود. 2- برای جلوگیری از گرفتگی یا مشکل، هیچ پمپی برای مدت طولانی خاموش نمیمونه. نهایتا درایور بوستر پمپ باعث میشه هزینه‌های سرویس و نگهداری کاهش یابد. (ویدئو زیر)

• حذف شیر خروجی: اینورتر با حذف شیر تنظیم فشار از خروجی بوستر پمپ آبرسانی، خود کنترل فشار را انجام می دهد و از اتلاف انرژی در شیر جلوگیری می گردد.
• عدم نیاز به کنترلر یا PLC: اینورتر مخصوص بوستر پمپ دارای تمامی قابلیت های نرم افزاری برای کنترل بوستر پمپ است و نیازی به کنترلر جداگانه یا برنامه نویسی PLC نمی باشد. این امر منجر به افزایش سرعت اجرا و کاهش هزینه تابلو برق بوستر پمپ دور متغیر می شود.
• تطبیق با فشار آب شبکه: برای تعیین سایز پمپ هنگام خرید بوستر پمپ، کمترین فشار آب شبکه شهری در نظر گرفته می‌شه تا پمپ حتی در پایین‌ترین فشار مکش هم قادر به تأمین نیاز سیستم باشه. در عمل، فشار مکش معمولاً بالاتر از حداقل طراحی خواهد بود. لذا اینورتر سرعت پمپ رو کاهش می‌ده و فقط به اندازه‌ی مقدار مورد نیاز پمپاژ می‌کنه. لذا انرژی اضافه مصرف نمی‌شه.
• اینترلاک (Interlock): در بوستر پمپ آبرسانی دور متغیر با اینورتر می‌شه برای هر پمپ یک کلید سلکتور اینترلاک تعریف کرد. وقتی سلکتور اینترلاک یک پمپ فعال باشه، اون پمپ توی توالی و منطق استارت سیستم بوستر پمپ شرکت می‌کنه. اما اگه کلید سلکتور اینترلاک فعال نباشه، پمپ از چرخه کنار گذاشته می‌شه. این قابلیت برای اطلاع دادن به منطق اینورتر بوستر پمپ استفاده می‌شه که یه موتور در دسترس نیست؛ مثلاً وقتی در حال سرویس و نگهداری باشه یا به‌صورت دستی و مستقیم (DOL) راه‌اندازی شده باشه.
• اولویت‌دهی پمپ (Pump priority): تابلو کنترل بوستر پمپ فوق می‌تواند با جابجایی بهینهٔ پمپ‌ها انرژی بیشتری صرفه‌جویی کند. بعنوان مثال اینورتر مخصوص بوستر پمپ می تواند در زمان‌های مصرف بالا، از پمپ‌های بزرگتر استفاده کند و در زمان‌های تقاضای کم از پمپ‌های کوچک‌تر؛ بدین‌ ترتیب عملکرد سیستم بهینه می‌شود. همچنین می‌توان مدت زمان استپ بودن هر پمپ رو محدود کرد تا همه پمپ‌ها گاهی به‌کار گرفته بشن و در شرایط عملیاتی و آماده باشند. بعنوان مثال عملکرد پمپ نگهداری فشار یا جوکی را در ویدئو زیر ببینید.

مخزن دیافراگمی در بوستر پمپ دور متغیر

در شکل های فوق مخزن دیافراگمی را در خروجی بوستر پمپ آبرسانی خانگی ملاحظه فرمودید. با توجه به تجربیات مختلف، در تأسیسات ساختمانی نشتی در شیرآلات، شیرهای یک‌طرفه، فلوترها و ... وجود دارد. با توجه به این نشتی‌ها، فشار موجود در خروجی بوستر پمپ مرتبا افت پیدا می‌کند و واحد کنترل بوستر پمپ جهت جبران این نشتی‌ها، پمپ‌ها را بیش از حد لازم وارد مدار می‌نماید و لذا استهلاک بوستر پمپ آبرسانی خانگی افزایش می‌یابد. وجود مخزن دیافراگمی باعث محدود شدن افت فشار و استپ/استارت پمپ‌ها می‌شود و در نتیجه استهلاک کمتر می‌گردد.

در بوستر پمپ دور متغیر هم وجود مخزن دیافراگمی لازم و ضروری می‌باشد ولی حجم آن نسبت به بوستر پمپ دور ثابت کمتر است. مخصوصا در بوستر پمپ دور متغیر که پمپ های کمکی به‌صورت بای‌پس دور ثابت وارد مدار می‌گردد، جهت گرفتن نوسانات فشاری هنگام ورود پمپ دور ثابت به مدار و همچنین در اختیار گذاشتن زمان لازم جهت تنظیم یا افزایش تدریجی سرعت پمپ دور موتور متغیر و کاهش پیک و نوسان فشار، نیاز به مخزن دیافراگمی می‌باشد

تابلو برق بوستر پمپ دور متغیر آبرسانی

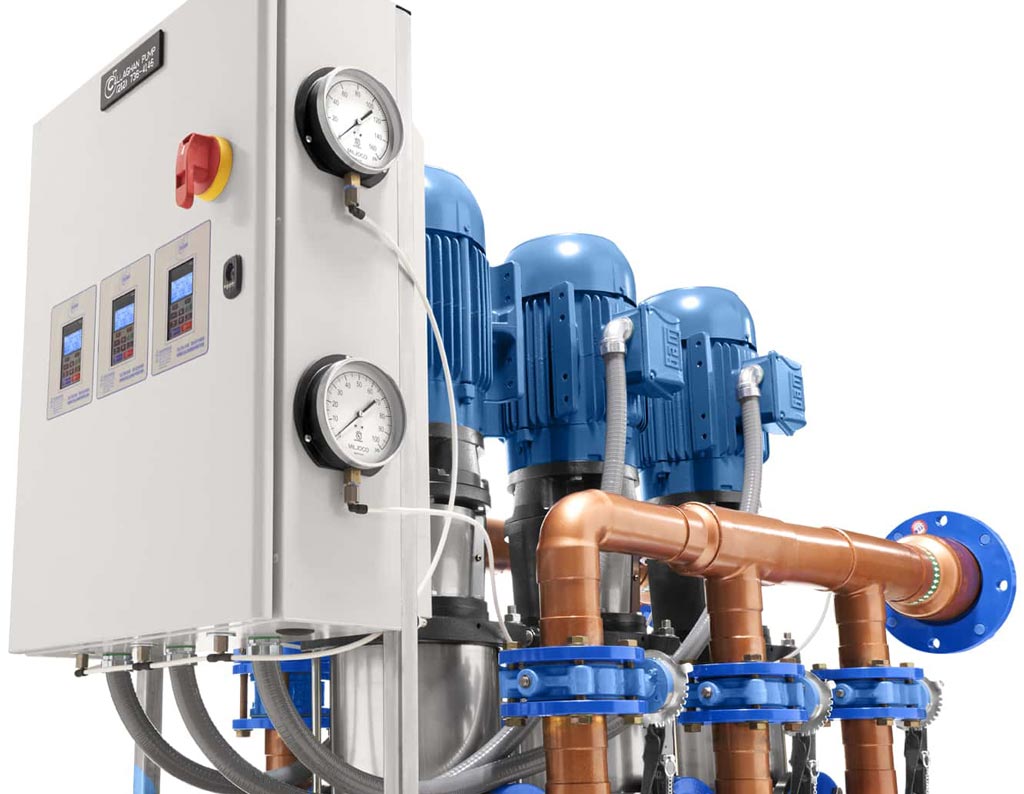

کنترل مجموعه بوستر پمپ دور متغیر با اینورتر نیاز به یک تابلو برق مناسب دارد تا همه اجزای لازم را بتوان در آن نصب نمود. نحوه اضافه/کم شدن پمپ‌ها و عملکرد آنها مدهای مختلفی دارند که روی اجزای داخلی تابلو کنترل بوستر پمپ و قطعات مورد استفاده موثر خواهد بود. در ادامه به بررسی چند حالت برای تابلو فرمان بوستر پمپ دور متغیر می‌پردازیم.

تابلو برق بوستر پمپ دور متغیر - روش اول

همانطور که در شکل زیر ملاحظه می شود، در این روش برای تابلو برق بوستر پمپ آبرسانی ، یکی از پمپ‌ها توسط درایو کنترل می‌شود و سرعت آن تغییر می‌کند. فرمان پمپ‌های دیگر توسط درایو به تابلو برق ارسال می‌شود و آن‌ها به‌صورت مستقیم با برق شبکه کار می‌کنند. در واقع درایو از طریق رله‌های خروجی خود فرمان استارت و استاپ پمپ‌ها را صادر می‌کند.

عملکرد تابلو برق بوستر پمپ فوق بدین صورت است که اگر در خروجی مصرفی وجود نداشته باشد، فشار تغییر نمی‌کند و پمپ‌ها خاموش هستند. اما به‌محض مصرف، فشار در شبکه افت پیدا می‌کند. برای جبران این افت فشار، پمپ اصلی توسط اینورتر به‌صورت دور متغیر وارد مدار می‌گردد و با افزایش مصرف، دور پمپ بالا می‌رود. در صورتی‌که دبی مورد نیاز از حداکثر دبی پمپ بیشتر گردد و پمپ اول پاسخگوی تأمین دبی مورد نیاز نباشد، پمپ کمکی دوم به‌صورت مستقیم وارد مدار می‌گردد. اگر بعد از گذشت مدت زمان معین فشار تأمین نشود، پمپ سوم نیز به‌صورت مستقیم وارد مدار می‌شود.

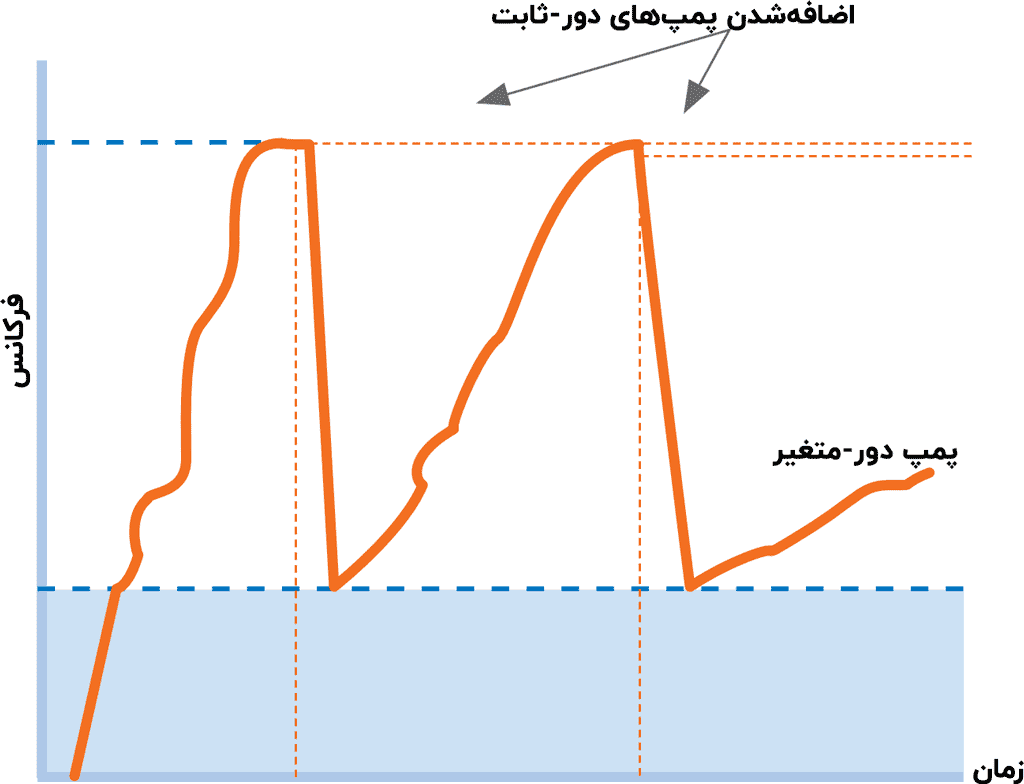

شکل زیر نحوه اضافه شدن پمپ ها و تغییر سرعت را در تابلو کنترل بوستر پمپ دور متغیر آبرسانی نشان می دهد.

لذا در حالت پیک مصرف، تابلو برق بوستر پمپ دور متغیر، هر سه پمپ سیستم آبرسانی خانگی را وارد مدار کرده است. در ادامه با کم شدن مصرف، سرعت پمپ دور متغیر کم می‌شود تا به حداقل فرکانس تنظیمی برسد. در این حالت یکی از پمپ‌های کمکی خاموش می‌گردد. به همین ترتیب با کم شدن مصرف، پمپ‌های کمکی بعدی نیز خاموش می‌شوند و در انتها پمپ دور متغیر خاموش می‌گردد.

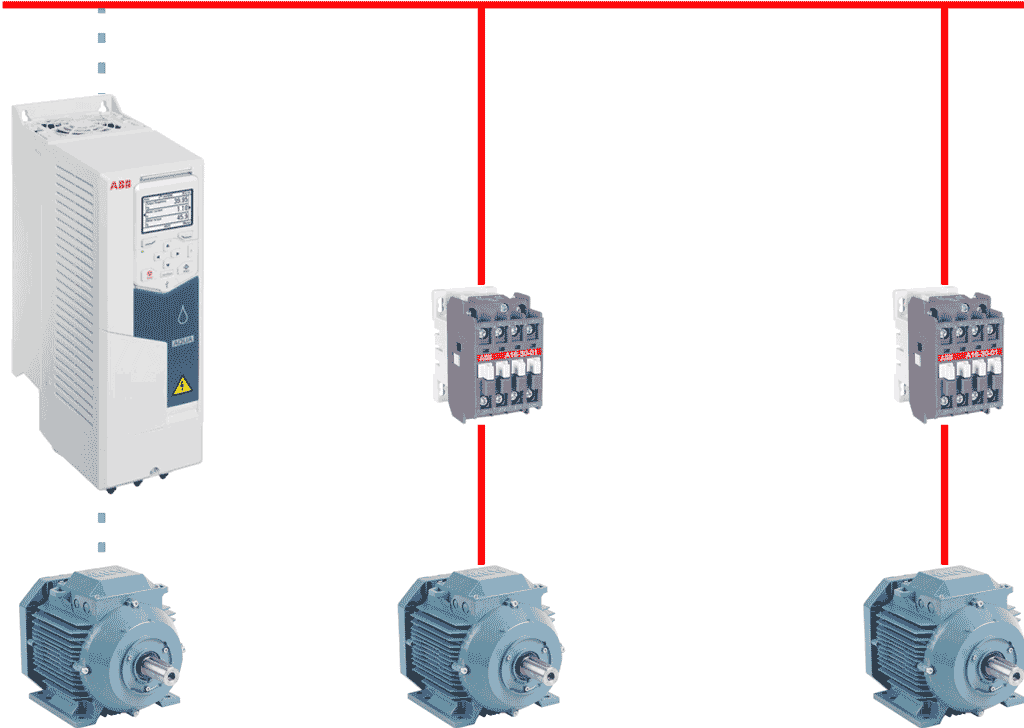

در این روش نقشه تابلو برق بوستر پمپ آبرسانی خانگی از لحاظ مدار قدرت بسیار ساده است و برای هر پمپ کمکی (دور ثابت) فقط یک عدد کنتاکتور استفاده می گردد. مانند شکل زیر برای بوستر پمپ سه خط:

همانطور که در شکل فوق دیده میشود در یک تابلو برق بوستر پمپ سه خط یا سه پمپه، برای هر پمپ کمکی یک عدد کنتاکتور استفاده می شود. نکته ای که در نقشه این نوع تابلو فرمان بوستر پمپ شایان ذکر است این است که Auto-change (جابجایی بین پمپ ها برای ایجاد توازن عملکرد پمپ ها و کاهش استهلاک) صرفا بین پمپ های دورثابت می تواند ایجاد شود. و پمپ اول بعنوان پمپ اصلی همیشه در حال کار خواهد بود. بعنوان مثال در صورت تداوم مصرف ثابت آب به اندازه دبی 2 پمپ، جدول زیر نحوه جابجایی را در این نوع تابلو برق بوستر پمپ دور متغیر بیان می نماید.

مصرف آب	پمپ 1	پمپ 2	پمپ 3
█████ ██████████ ██████████ ██████████ ██████████ ██████████ ██████████	درایو	OFF	OFF
	درایو	DOL	OFF
	درایو	OFF	DOL
	درایو	DOL	OFF
	درایو	OFF	DOL

** DOL: به معنای استارت کنتاکتوری است و مخفف Direct On Line

هنگام خرید تابلو برق بوستر پمپ دور متغیر توجه فرمایید که با توجه به سادگی روش فوق بخاطر قطعات کمتر، از بابت قیمت هم این تابلو برق نسبت به سایر روشهایی که در ادامه ذکر می شود، مقرون به صرفه تر است.

تابلو برق بوسترپمپ دور متغیر - روش دوم (جابجایی همه پمپ‌ها)

می توان گفت نقص عمده تابلو فرمان بوستر پمپ فوق، عدم تغییر یا Auto-change پمپ دور متغیر است. برای حل این مسئله می توان از مدار قدرت زیر در نقشه تابلو برق بوستر پمپ دور متغیر استفاده کرد. همانطور که دیده میشود در این روش برای بوستر پمپ سه خط یا سه پمپه، 6 عدد کنتاکتور قدرت در تابلو برق نیاز است (در روش قبل دو عدد کنتاکتور نیاز بود)

به این روش گاهی تابلو برق بوستر پمپ چنج اور یا چنجی هم گفته میشود. چنانچه با توجه به مزیت این روش نسبت به قبلی، متمایل به خرید تابلو برق بوستر پمپ دور متغیر چنجی یا چنج اور هستید توجه فرمایید که طبیعتا با توجه به قطعات استفاده شده بیشتر در این نوع، قیمت تابلو برق بوستر پمپ نسبت به روش قبلی مقداری بالاتر خواهد بود.

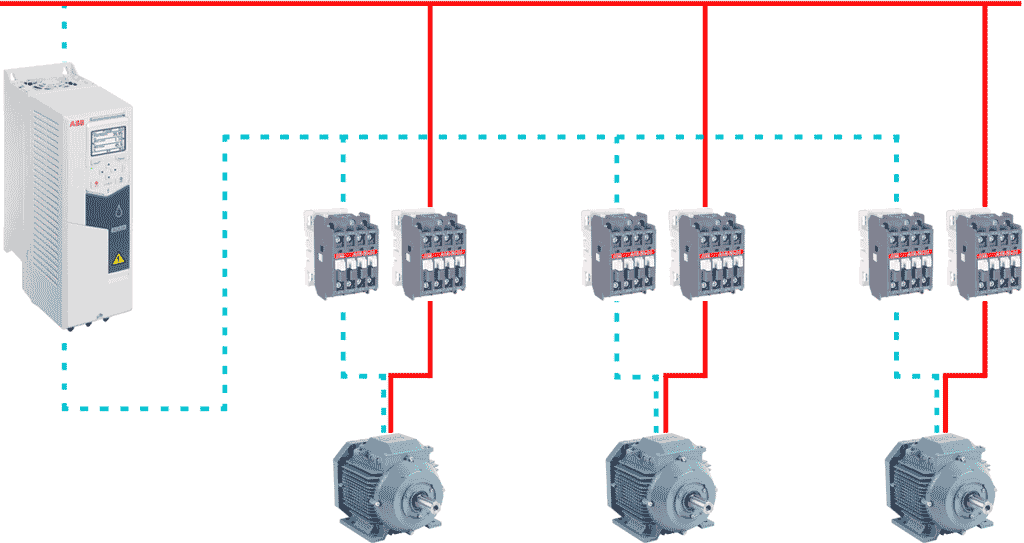

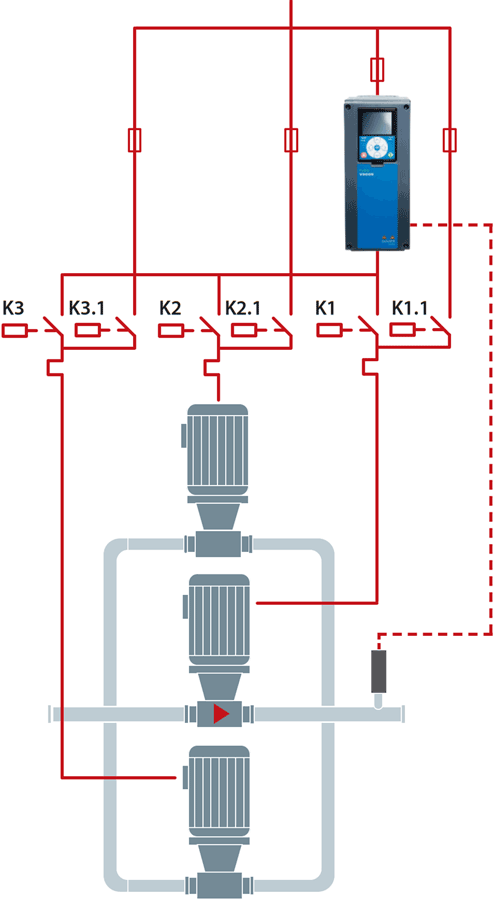

در این روش، شماتیک مدار قدرت نقشه تابلو برق بوستر پمپ سه خط یا سه پمپه بصورت زیر است: (نقشه بوستر پمپ دو خط یا دو پمپه هم مشابه است)

و متناسب با مدار فوق و نامگذاری کنتاکتورها، می توان مدار فرمان زیر را برای سیم کشی این نوع تابلو برق بوستر پمپ ارائه نمود.

همانطور که اشاره شد عمده تفاوت عملکرد تابلو برق بوستر پمپ فوق با حالت قبلی، در روش جابجایی یا چنج کردن پمپ ها است. بعنوان مثال در صورت تداوم مصرف ثابت آب به اندازه دبی 2 پمپ، جدول زیر نحوه جابجایی پمپ ها را نشان می دهد. همانطور که ملاحظه می شود جابجایی بین همه پمپ ها انجام میشود و هر پمپ به نوبت دور متغیر کار می کند ، دور ثابت کار می کند یا استپ میشود.

مصرف آب	پمپ 1	پمپ 2	پمپ 3
█████ ██████████ ██████████ ██████████ ██████████ ██████████ ██████████	درایو	OFF	OFF
	درایو	DOL	OFF
	OFF	درایو	DOL
	DOL	OFF	درایو
	درایو	DOL	OFF

در تابلو برق بوستر پمپ آبرسانی ساختمانی فوق بعنوان مثال با تداوم طولانی مدت مصرف آب به مقدار کم، درایو پمپ در حال کار را خاموش کرده و پمپ دیگری را وارد مدار می کند. (ویدئو زیر)

این روش، تابلو بوستر پمپ دور متغیر بسیار خوبی است. منتها یک اشکالی دارد: در هر سیکل فقط یک پمپ با اینورتر (بصورت نرم) راه اندازی می شود. پمپ های بعدی با کنتاکتور وارد مدار می شوند. (با بحث چنج و جابجایی اشتباه نگیرید!) بنابراین ممکن است شوک‌های راه اندازی پمپ، باعث استهلاک مکانیکی در پمپ، لوله ها و شیرآلات شده و همچنین جریان راه اندازی حاصل باعث خرابی ادوات قدرت تابلو برق بوستر پمپ شوند. نتیجتا هزینه نگهداری سیستم به نسبت بالا خواهد بود.

تابلو برق بوستر پمپ بدین روش برای پمپ های کوچک مثلا تا 4kW خوب است. منتها برای پمپ های توان-بالا مشکلات فوق حادث حواهد شد.

تابلو برق بوسترپمپ دور متغیر - روش سوم (استارت نرم همه پمپ ها)

همانطور که در قسمت قبل اشاره شد، برای پمپ های بزرگتر راه اندازی بایستی بصورت نرم صورت گیرد. در این روش همه پمپ‌ها توسط درایو راه‌اندازی می‌شوند. درایو ابتدا پمپ اول را راه‌اندازی کرده و با تنظیم دور آن فشار را کنترل می‌کند. اگر پمپ اول به سرعت نامی برسد ولی فشار خروجی همچنان پایین باشد، درایو آن پمپ را به‌صورت مستقیم به شبکه داده (بای پس می کند) و پمپ دوم را به‌صورت نرم راه‌اندازی می‌کند و با تنظیم دور آن فشار را کنترل می‌نماید. اگر باز هم فشار پایین باشد، پمپ دوم نیز تحویل شبکه شده و سومین پمپ توسط اینورتر راه‌اندازی می‌گردد و به همین ترتیب سایر پمپ‌ها وارد مدار می‌شوند.

در صورتی‌که فشار بالا باشد، درایو به‌صورت معکوس سرعت پمپ‌ها را کاهش داده و یا آن‌ها را از شبکه خارج می‌نماید. جدول زیر ترتیب و نحوه عملکرد پمپ ها را در این روش تابلو برق بوستر پمپ دور متغیر خانگی بیان می کند.

مصرف آب	پمپ 1	پمپ 2	پمپ 3
█████ ██████████ █████ ██████████ █████ ██████████	درایو	OFF	OFF
	DOL	درایو	OFF
	DOL	DOL	درایو
	DOL	OFF	درایو
	OFF	OFF	درایو
	درایو	OFF	DOL
	DOL	درایو	DOL
	DOL	درایو	OFF
	OFF	درایو	OFF
	درایو	DOL	OFF
	DOL	DOL	درایو

تشریح روند عملکرد اینورتر در این تابلو برق دور متغیر بوستر پمپ

این مد کامل‌ترین مد در کنترل بوستر پمپ می‌باشد. عملکرد سیستم بدین صورت است که اگر در خروجی مصرفی وجود نداشته باشد، فشار تغییر نمی‌کند و پمپ‌ها خاموش هستند. اما به‌محض مصرف، فشار در شبکه افت پیدا می‌کند. برای جبران این افت فشار، پمپ اول توسط اینورتر به‌صورت دور-متغیر وارد مدار می‌گردد و با افزایش مصرف، دور پمپ بالاتر می‌رود. در صورتی‌که دبی مورد نیاز از حداکثر دبی پمپ در حداکثر فرکانس تنظیمی بیشتر گردد و پمپ اول پاسخگوی تأمین دبی مورد نیاز نباشد، اینورتر تصمیم می‌گیرد پمپ دوم را وارد مدار کند. برای این منظور اینورتر پمپ اول را به شبکه برق بای‌پس می‌کند و سراغ پمپ دوم می‌رود و آن را به‌صورت دور-متغیر استارت می‌کند. با افزایش مصرف، سرعت پمپ دوم بالا می‌رود، در صورتی‌که این دو پمپ پاسخگوی تأمین دبی مورد نیاز نباشند پمپ دوم به شبکه برق بای‌پس شده و اینورتر پمپ سوم را به‌صورت دور-متغیر وارد مدار می‌کند.

در صورت وجود پمپ‌های بیشتر در سیستم بوسترپمپ این سیکل به همین ترتیب ادامه می‌یابد. با کم شدن مصرف، سرعت پمپ دور-متغیر کم می‌شود. کاهش دور پمپ تا رسیدن فرکانس پمپ به حداقل فرکانس تنظیمی ادامه دارد. در این زمان اولین پمپی که به شبکه بای‌پس شده بود از مدار خارج می‌گردد. به همین ترتیب با کم شدن مصرف، پمپ‌های دور-ثابت بعدی نیز به ترتیب از مدار خارج می‌گردند و در انتها پمپ دور-متغیر از مدار خارج می‌گردد.

برای بوستر پمپ سه خط یا سه پمپه نقشه قدرت در اینجا مشابه نقشه تابلو برق بوستر پمپ دور متغیر روش قبل است (دو کنتاکتور به ازای هر پمپ) ولی مدار فرمان تغییراتی نسبت به قبل دارد. (نقشه بوستر پمپ دو خط یا دو پمپه هم بر همین منوال)

در این تابلو بوستر پمپ هم مشابه قبل جابجایی پمپ یا auto-change بین همه پمپ ها اتفاق می افتد. بعنوان مثال در صورت تداوم مصرف ثابت آب به اندازه دبی 2 پمپ، جدول زیر نحوه جابجایی پمپ ها را نشان می دهد. همانطور که ملاحظه می شود جابجایی بین همه پمپ ها انجام میشود و هر پمپ به نوبت دور متغیر کار می کند ، دور ثابت کار می کند یا استپ میشود.

مصرف آب	پمپ 1	پمپ 2	پمپ 3
█████ ██████████ ██████████ ██████████ ██████████ ██████████ ██████████	درایو	OFF	OFF
	DOL	درایو	OFF
	OFF	DOL	درایو
	درایو	OFF	DOL
	DOL	درایو	OFF

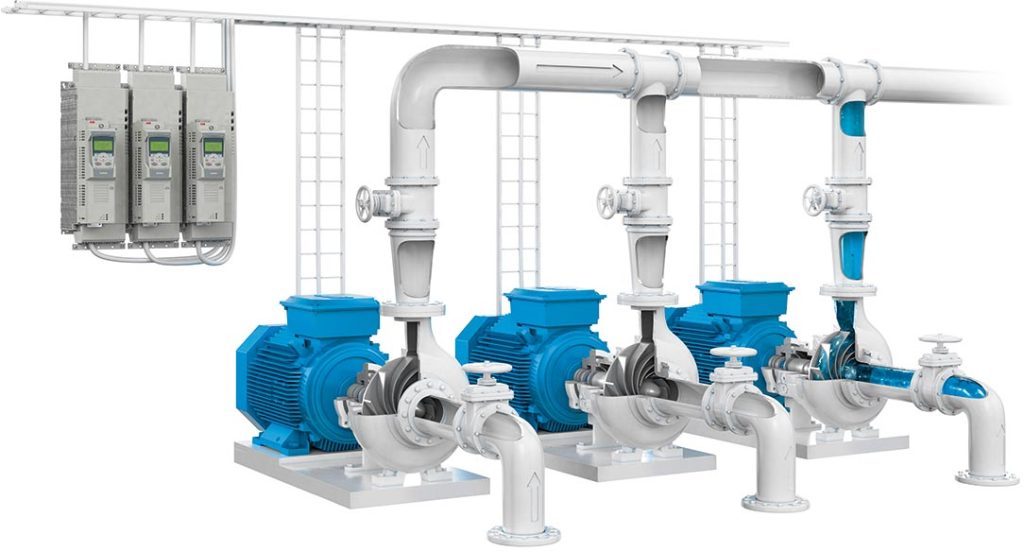

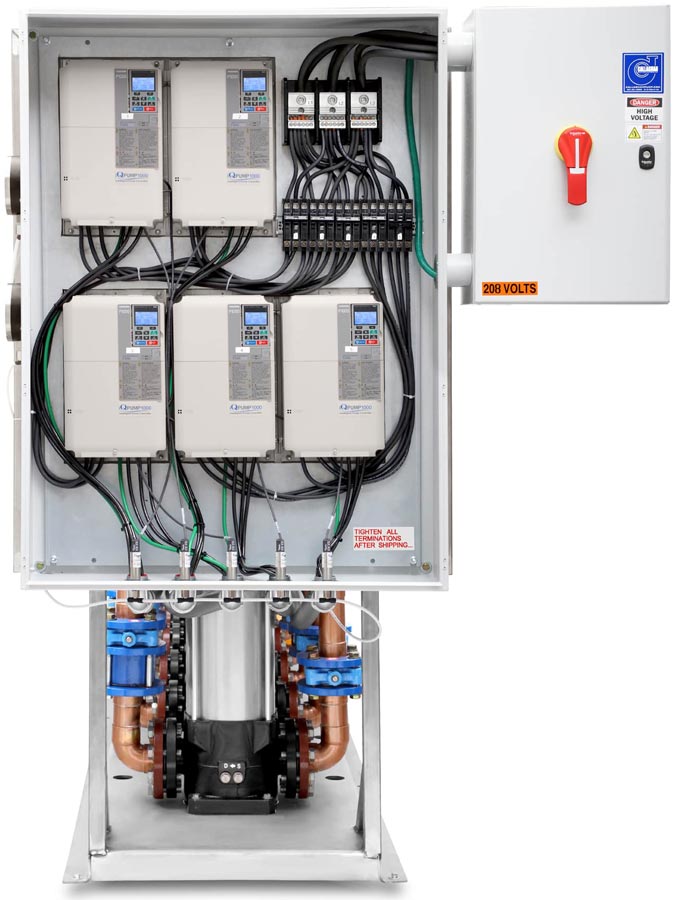

تابلو برق بوستر پمپ آبرسانی فول درایو (multi drive)

تابلو برق بوستر پمپ دور متغیر روش قبل خیلی خوب است منتها در توانهای بالاتر (مثلا بالای 22kW) در لحظه بای‌پس پمپ از اینورتر به شبکه، ممکن است جرقه‌هایی در تیغه های کنتاکتور بوجود آید و به همین خاطر استهلاک کنتاکتور ها بالا می رود. روش جایگزین برای توانهای بالا استفاده از یک درایو به ازای هر پمپ است. در این سیستم برای هر پمپ یک دستگاه اینورتر در نظر گرفته می‌شود و همه پمپ‌ها به‌صورت دور متغیر عمل می‌کنند. این سیستم بیشتر در مواردی کاربرد دارد که پمپ‌ها بزرگ باشند و دبی مورد نیاز بسیار بالا باشد. در این سیستم به دلیل قیمت اینورترها، قیمت نهایی بالا می‌باشد و ممکن است خرید تابلو برق بوستر پمپ دور متغیر این چنینی مقداری دشوار باشد.

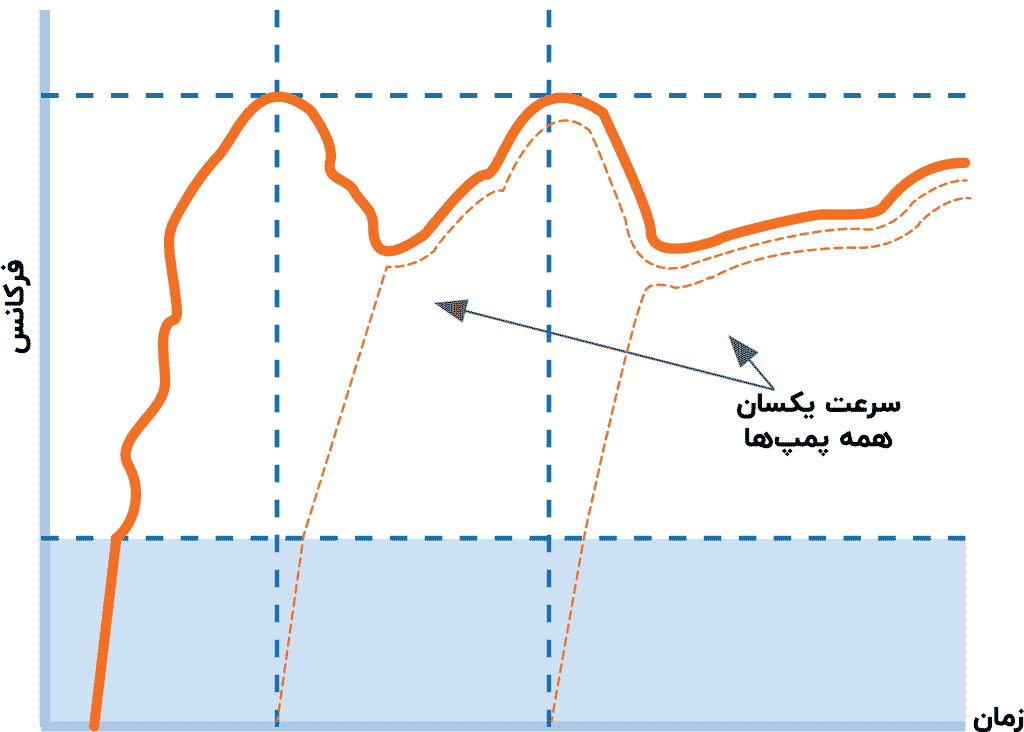

در این سیستم نیز با شروع مصرف، یکی از پمپ‌ها به‌صورت دور متغیر وارد مدار می‌گردد. در صورتی که مصرف بیش از ظرفیت پمپ باشد، پمپ دوم نیز به‌صورت دور متغیر وارد مدار می‌گردد و فرکانس هر دو پمپ یکسان می‌گردد تا فشار خروجی ثابت بماند. در صورت بیشتر شدن مصرف، فرکانس پمپ‌ها نیز باز افزایش می‌یابد تا جایی که به حداکثر می‌رسد. در صورت نیاز، پمپ‌های بعدی نیز به همین ترتیب وارد مدار می‌گردند. در صورت کاهش مصرف، دور الکتروپمپ‌ها نیز کاهش می‌یابد و از مدار خارج می‌شوند.

در این سیستم، در هر لحظه یک درایو نقش Master رو داره و تا 7 درایو Follower می‌تونی داشته باشی. درایو Master کل سیستم فول درایو رو کنترل می‌کنه. وقتی پمپ Master بفهمه نیاز به ظرفیت بیشتری هست از طریق باس ارتباطی پمپ بعدی را استارت میکنه. پمپ بعدی سرعتش رو بالا می‌بره و با همون سرعت پمپ اصلی وارد کار می‌شه. (پمپ‌های کمکی با سرعت پمپی کار می‌کنن که سیستم رو کنترل می‌کنه) همچنین وقتی پمپ Master ببینه ظرفیت اضافی هست، پمپِ کمکی رو خاموش می‌کنه.

Redundancy یا افزونگی در تابلو برق بوسترپمپ فول درایو

در تابلو برق بوستر پمپ دور متغیر فول درایو، همه اینورتر ها از طریق پورت شبکه با یکدیگر ارتباط دارند و به وضعیت کاری و احیانا آلارم های یکدیگر دسترسی دارند. (ویدئو زیر)

این قابلیت در سیستم های با درجه حساسیت بالا بسیار خوب است و کمک می کند یک افزونگی بسیار کاربردی بین درایوها برقرار می‌شود. بدین معنی که اگر درایو Master به هر دلیلی نتواند به کار خود ادامه دهد، یکی از درایوها بعنوان Master بصورت اتوماتیک جایگزین می شود و تابلو فرمان بوستر پمپ همچنان کار خود را ادامه خواهد داد. (ویدئو زیر)

البته طبیعی است که خرید تابلو برق بوستر پمپ دور متغیر فول درایو بخاطر قیمت بالا ممکن است در هر پروژه ای توجیه نداشته باشد.

تابلو برق بوستر پمپ آتش نشانی

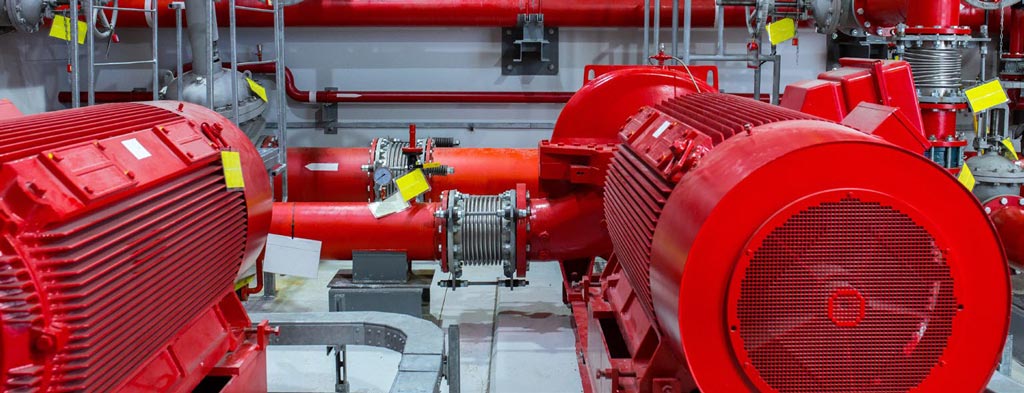

تابلو برق بوستر پمپ آتش‌نشانی عملا مغز سیستم بوستر آتش‌نشانی است که فرمان استارت/استپ، حفاظت پمپ ها، مانیتورینگ فشار و جریان آب و اعلان‌ وضعیت خطر را مدیریت می‌کند. این تابلو برق برای شرایط ایمنی و حفظ جان افراد طراحی می‌شود و الزاماتی سخت گیرانه‌تر از تابلو برق بوستر پمپ آبرسانی خانگی دارد و در بسیاری از کشورها تحت استانداردهای خاص آتش‌نشانی و نصب تجهیزات ایمنی قرار می‌گیرد و در ایران هم بایستی ضوابط، استانداردها و آیین‌نامه‌های مربوطه رعایت شود.

در بوستر پمپ آتش‌نشانی معمول است که بیش از یک پمپ کنار هم نصب می شوند تا قابلیت پشتیبانی، افزایش ظرفیت و اطمینان فراهم شود. پیکربندی رایج شامل یک پمپ جوکی و 1 یا 2 پمپ اصلی است. البته برای ظرفیت های خیلی بالا ممکن است تعداد بیشتری پمپ استفاده شود.

نکات و مزایای اینورتر در تابلو برق بوستر پمپ آتش نشانی

• اینورتر در هر بار تست یا راه‌اندازی واقعی، بوستر پمپ اصلی و جوکی را به نحوی راه‌اندازی و مدیریت می‌کند تا عمر پمپ‌ها متعادل شود.
• راه‌اندازی نرم، کاهش پیک جریان راه‌اندازی، کنترل پیوسته فشار، صرفه‌جویی انرژی و کاهش فشار ضربه از دیگر مزایای درایو در تابلو بوستر پمپ آتش نشانی است.
• اینورتر در تابلو برق بوستر پمپ آتش نشانی باید قابلیت Fire Mode را داشته باشد تا در صورت وقوع خطا روی اینورتر، بتواند تا حد ممکن بدون قطع شدن، پمپ ها را به گردش در بیاورد.
• اگر تابلو برق بوستر پمپ آتش نشانی بصورت فول درایو باشد، بایستی درایوها قابلیت Master-Change را داشته باشند تا در شرایط اضطراری سیستم وابسته به یک درایو نباشد.
• برای بوسترهای آتش‌نشانی بایستی اگر از درایو استفاده می‌کنید، تابلو برق طوری طراحی شود که در صورت خرابی درایو امکان راه‌اندازی مستقیم (بای پس) پمپ وجود داشته باشد.
• عنایت داشته باشید که اجزا و نقشه تابلو برق بوستر پمپ آتش نشانی با آبرسانی تفاوتهایی دارد.

کنترلر بوستر پمپ

کنترلر بوستر پمپ تجهیزی است که منطق کار و نظارت بر مجموعه بوستر پمپ را در تابلو برق انجام می‌دهد. بوستر پمپ کنترلر از یک برد الکترونیکی تشکیل شده‌ که ورودی‌ها را از سنسورهای فشار، فلو یا سطح دریافت و بر اساس تنظیمات، خروجی‌های فرمان به کنتاکتورها، رله‌ها یا درایوها (VFD) ارسال می‌کند.

بوستر پمپ کنترلر در حالت ساده با پرشر سوئیچ کار می‌کند و در حالت دقیق‌تر با ترانسمیتر فشار و الگوریتم PID ، بصورت پیوسته سیستم بوستر پمپ را کنترل میکند. در سیستم‌های چند پمپه، کنترلر تصمیم می‌گیرد کدام پمپ(ها) روشن شودند، تعویض کار بین پمپ‌ها، مدیریت پمپ جوکی (Jockey) برای حفظ فشار نرمال و جلوگیری از روشن و خاموش شدن مکرر پمپ‌های اصلی و ... از وظایف کنترلر بوستر پمپ است.

یکی از مزایای اصلی کنترلر بوستر پمپ آبرسانی خانگی، قابلیت مانیتورینگ با رابط کاربری لمسی یا صفحه نمایش ساده برای تنظیم پارامترها، ثبت وقایع و نمایش وضعیت است.

جمع بندی

در مطلب فوق بر اساس تجربه های قبلی به معرفی سیستم های آبرسانی خانگی که تحت عنوان بوستر پمپ از آن یاد می شود پرداختیم. سپس ضمن معرفی ساختار بوستر پمپ آبرسانی، به معرفی انواع تابلو برق دور متغیر بوستر پمپ پرداختیم و روشهای مختلف اجرای آن را معرفی کردیم و ضمن بیان مطلب به معرفی مزایای استفاده از درایو در سیستم بوستر پمپ پرداخته شد. امیدواریم مطلب مورد توجه واقع شود.
