اینورتر اینوت: معرفی تخصصی، تنظیمات + دفترچه و کاتالوگ



اینورتر اینوت یکی از برندهای آسیایی باسابقه در بازار ایران است و طرفداران بسیاری دارد. درایو invt با داشتن مدل‌های مختلف و تخصصی برای کاربری های مختلف، اعم از اینورتر سنگین کار، درایو تخصصی پمپ و فن، درایو تخصصی برای محیط‌های آلوده، اینورتر تخصصی برای دستگاه‌سازها و … تقریبا همه نیازمندی های صنعتی را پوشش می‌دهد. این در حالی است که ما این تنوع را در کمتر برندی شاهد هستیم. این موارد در کنار قیمت مناسب اینورتر اینوت امروز در بازار منجر به این شده است که در میان برندهای آسیایی، خرید اینورتر اینوت سهم بسزایی را به خود اختصاص داده است. در این مقاله ما به معرفی مختصر مدل‌های مختلف درایو invt و مطالب کاربردی مرتبط می‌پردازیم.

عزیزان سریع می‌پردازیم به اصل مطلب . پس با ما همراه باشید!

آموزش اینورتر اینوت

حتما پیش آمده است برای شما که بعد از خرید اینورتر اینوت در مراحل بعد برای استفاده و نصب آن دچار سوالاتی شده اید و نیاز به آموزش اینورتر اینوت درشته اید. در این قسمت ما سعی میکنیم برخی از مهمترین نکاتی که ممکن است برای شما پیش بیاید را در قالب یک بخش کوچک برای آموزش درایو اینوت تقدیم شما نماییم.

نکات نصب اینورتر اینوت

قبل از آموزش تنظیمات اینورتر اینوت، بایستی نکاتی را رعایت فرمایید برای نصب اینورتر اینوت. به آیتم های زیر عنایت داشته باشید. در هر مورد سوالی داشتید با ما در تماس باشید لطفا.

1. جهت استپ/استارت موتور هرگز از قطع/وصل برق ورودی یا خروجی اینورتر استفاده نکنید.
2. اگر دمای محیط بیش از 40 درجه یا ارتفاع محل نصب از سطح دریا بیش از 1000m است، توان اینورتر باید حداقل یک رنج بالاتر از بارِ آن باشد.
3. اینورتر را بصورت عمودی نصب کنید و مطمئن شوید که تهویه گرما بخوبی صورت می‌گیرد.
4. رطوبت، گردوخاک و ذرات‌شیمیایی/خورنده به دستگاه آسیب می‌زند. تمهیدات لازم را بیندیشید
5. فیوز تندسوز (fast) با مشخصه aR، بهترین حفاظت برای ورودی اینورتر است.
6. اگر نوسانات ولتاژ ورودی اینورتر بیش از 3% باشد، استفاده از چوک ورودی ضروریست.
7. چنانچه طول کابل موتور بیش از 50m است، نصب چوک در خروجی اینورتر توصیه می‌گردد.
8. استفاده از سیستم ارت استاندارد برای دستگاه توصیه می‌گردد.
9. دقت شود اینورترِ ورودی سه‌فاز، به هیچ‌وجه نیازی به سیم نول ندارد.
10. چنانچه بیش از یکسال است که دستگاه به برق متصل نشده است، خازن‌ها باید احیا گردند.

آموزش نصب اینورتر اینوت در تابلو برق

شکل زیر روش نصب اینورتر اینوت در تابلو برق را نمایش می دهد. همانطور که ملاحظه می شود برای تهویه بهینه، بایستی اینورتر اینوت بصورت عمودی در تابلو برق نصب شود



همچنین درایو اینوت را بایستی بصورت زیر در تابلو برق نصب کنید به نحوی که فواصل آزاد به اندازه لازم در اطراف آن جهت تهویه وجود داشته باشد.

آموزش اتصال و نصب ترمینالهای قدرت درایو اینوت

جهت شناسایی و نصب ترمینالهای درایو اینوت لطفا به جدول زیر عنایت فرمایید. همچنین با توجه به پلاک موتور و نوع اینورتر اینوت که تکفاز است یا سه فاز، سربندی کلاف های موتور را به درستی انجام دهید. درصورت وجود سوال لطفا تماس بگیرید.

ترمینال	رنج مربوطه	توضیحات
L , N	اینورتر ورودی تکفاز	این ترمینال‌ها برای اتصال فاز و نول ورودی است.
R, S, T	اینورتر 380v	این ترمینال‌ها برای اتصال سه‌فاز ورودی است.
U, V, W	همه رنج‌ها	این ترمینال‌ها برای اتصال به موتور سه‌فاز است.
PE	همه رنج‌ها	این ترمینال برای اتصال کابل اِرت است.
PB, (+)	زیر 45kW	برای اتصال به مقاومت ترمز (درصورت نیاز)
(+), (-)	بالای 2.2kW	ترمینال‌های باس DC
سربندی کلاف‌های موتور	اینورتر 220v	اگر ولتاژ پلاک موتور 220/110 است، موتور را بصورت ستاره و اگر 380/220 است آن را مثلث سربندی کنید.
	اینورتر 380v	اگر ولتاژ پلاک موتور 380/220 است، موتور را بصورت ستاره و اگر 660/380 است آن را مثلث سربندی کنید.

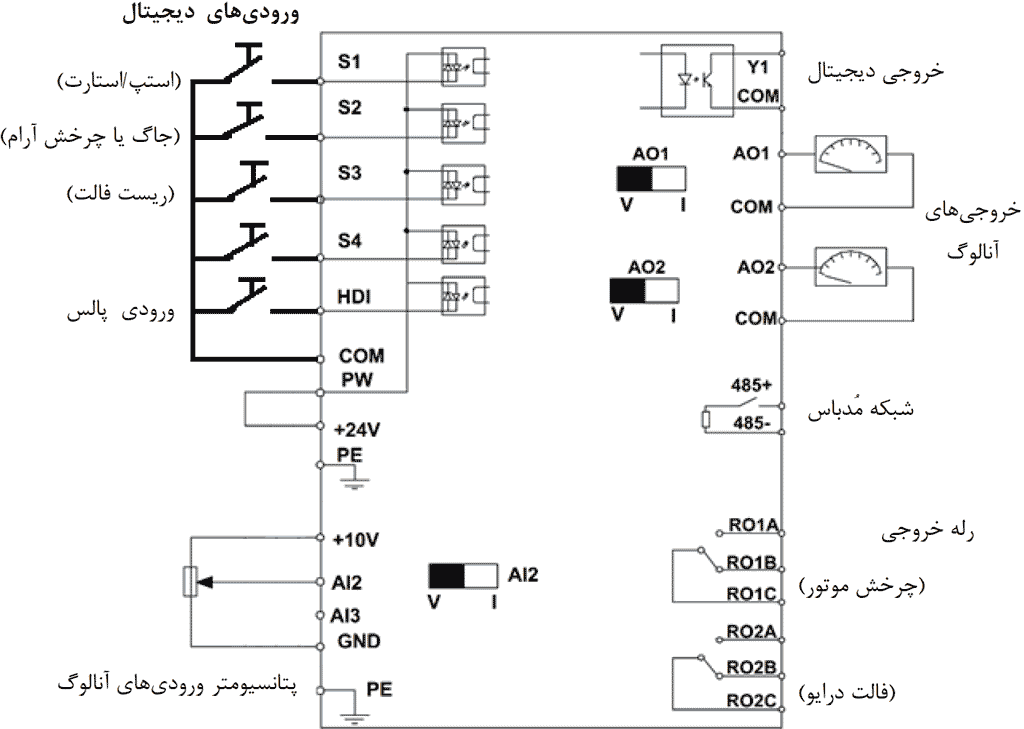

 آموزش نحوه اتصال ترمینالهای کنترل درایو اینوت

سیم بندی ترمینالهای کنترلی مرحله بعد در آموزش درایو invt می باشد. برای اتصالات مدار کنترل اینورتر اینوت از دیاگرام زیر کمک بگیرید(تنظیمات پیش‌فرض با پرانتز مشخص شده‌اند) در صورت وجود سوال و ابهام لطفا تماس حاصل فرمایید.

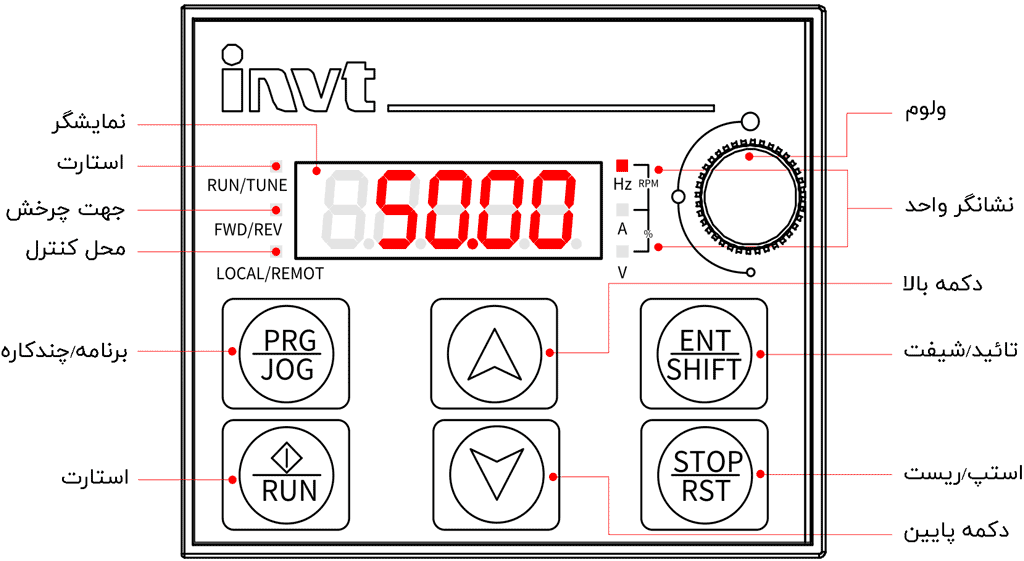

آموزش دکمه کیپد اینورتر invt

همانطور که میدانیم در بحث تنظیمات اینورتر اینوت، کیپد یا نمایشگر نقش مهمی بر عهده دارد. شکل زیر کیپد یا نمایشگر اینورتر اینوت را به همراه توضیح کوتاه درباره قسمتهای مختلف آن نشان می دهد.

همانطور که ملاحظه میشود در طرفبت قسمت نمایشگر، LED های کوچکی هستند که برای وضعیت های مختلف معانی متفاوتی دارند. جدول زیر معنی روشن بودن خاموش بودن یا چشمک زدن این LED ها را در عملکرد درایو invt آموزش می دهد.

آیتم	نام	توضیحات
EDهای وضعیت	RUN/TUNE	روشن:کارکردِ موتور            چشمک‌زن: درحال شناسایی موتور
	FWD/REV	نشانگر تغییر جهت چرخش (راستگرد یا چپگرد)
	LOCAL/REMOT	خاموش:کنترل از کیپد    چشمک‌زن:کنترل از ترمینال    روشن:ازمُدباس
	TRIP	روشن: در وضعیتِ فالت           چشمک‌زن: در وضعیتِ‌هشدار
EDهای واحد	Hz , A , V	عدد نمایش داده شده فرکانس، جریان، ولتاژ است
	Hz+A	عدد نمایش داده شده سرعت است (RPM)
	A+V	عدد نمایش داده شده درصد است (%)

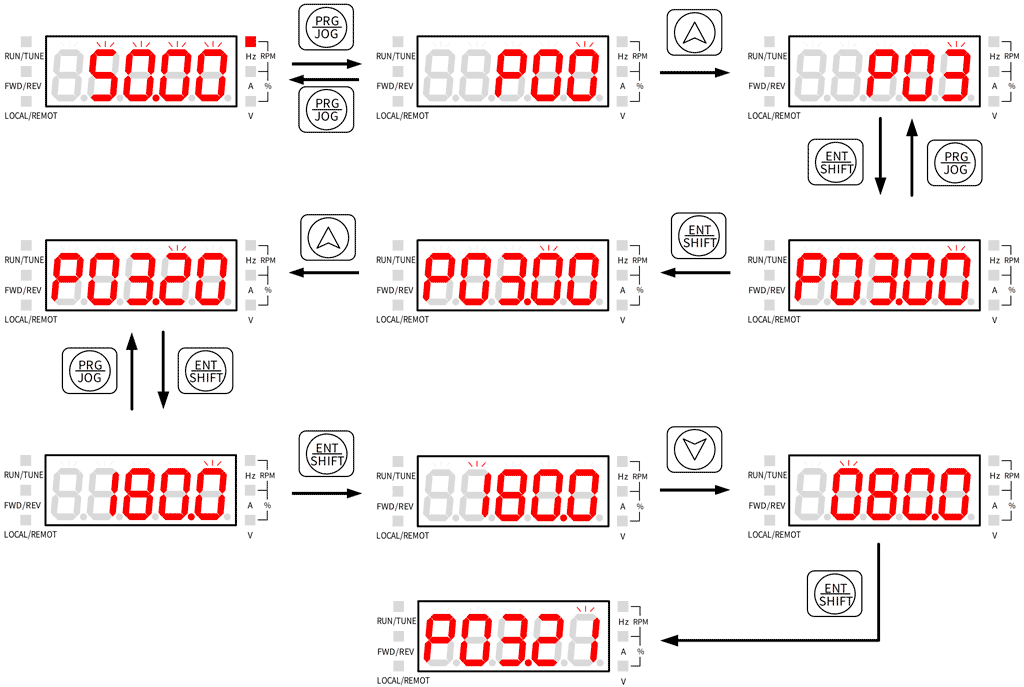

همچنین در اینجا آموزش نحوه استفاده از دکمه ها برای تنظیمات درایو اینوت را آموزش خواهیم داد. در اینجا فرض میکنیم میخواهیم پارامتر P03.20 را که روی 180 تنظیم بوده است را تغییر دهیم به 80. شکل زیر نحوه تنظیم این پارامتر درایو اینوت را نمایش می دهد.

خطاهای اینورتر اینوت

یکی از مواردی که ما لاجرم در طول استفاده از اینورتر با آن موجه خواهیم شدو بروز خطاهای درایو اینوت است که بیانگر وجود یک اشکال در بخشی از کار یا تجهیزات است و بایستی برطرف شوند.

درصورتی که خطا (فالت) رخ داده، ابتدا منشاء آن را رفع نمایید (از پارامترهای P07.27 – P07.56 کمک بگیرید) سپس با دکمه STOP/RESET خطا را پاک کنید تا دستگاه آماده استارت مجدد شود.

ارور یا خطاهای درایو invt شامل کدهای اختصاری و نام خطا و همچنین شرح دلایل احتمالی خطا است. جدول زیر لیست خطاهای اینورتر invt می باشد.

کدخطا	نام خطا	دلایل احتمالی و توضیحات
OV1	اضافه‌ولتاژ هنگام راه‌اندازی	لحظۀ استارت، موتور درحال چرخش است. اگر نه، سیستم ترمز دینامیکی (مقاومتی) اضافه کنید.
OV2	اضافه‌ولتاژ هنگام توقف	P01.08=1 قرار دهید یا P00.12 را افزایش دهید یا سیستم ترمز دینامیکی (مقاومتی) اضافه کنید.
OV3	اضافه‌ولتاژ هنگام کار	ناشی از شبکه است. اگر نه، سیستم ترمز دینامیکی (مقاومتی) اضافه کنید.
OC1	اضافه‌جریان هنگام راه‌اندازی	موتور/کابل اتصالی دارد یا بار سنگین است. اگرنه، P00.11 را افزایش دهید یا P00.00 را تغییر دهید + Autotune
OC2	اضافه‌جریان‌هنگام‌توقف	P01.08=1 قرار دهید یا P00.12 را افزایش دهید
OC3	اضافه‌جریان هنگام کار	موتور/کابل اتصالی دارد یا بار مشکلی دارد. اگرنه، P00.00 را تغییر دهید + Autotune
UV	افت‌ولتاژ	ولتاژ ورودی بیش از حد کم است.
OL1	اضافه‌بار موتور	تنظیمات نامی موتور و P02.27 را بررسی کنید.
OL3	آلارم اضافه‌بار	بار را با توجه به تنظیمات P11.08 – P11.10 بررسی کنید
OL2	اضافه‌بار اینورتر	عدم تناسب اینورتر و بار/کثیفی هیت‌سینگ/خرابی فن/ اضافه‌گرمای محیط/ عدم تهویه مناسب
OH1	گرم‌شدن قسمت رکتیفایر
OH2	گرم‌شدن اینورتر
oUt1	اتصال‌کوتاه در فاز U خروجی	موتور/کابل/اینورتر مشکل دارد یا بار با اینورتر متناسب نیست/ اگر نه، P00.11 را افزایش دهید
oUt2	اتصال‌کوتاه در فاز V خروجی
oUt3	اتصال‌کوتاه در فاز W خروجی
SPI	قطع فاز ورودی	فازهای ورودی را چک کنید
SPO	قطع فاز خروجی	فازهای خروجی و بالانس جریان‌های خروجی را چک کنید
PIDE	قطع‌بودن سنسور	اتصال سنسور(ترانسمیتر) بکمک پارامترP17.24 چک شود



با وقوع ارور یا خطا، کد خطاهای فوق در اینورتر ذخیره می شوند. در لیست زیر کد ارور و خطاهای تا 5 فالت قبل را ملاحظه می فرمایید.

P07.27	کد خطای فعال
P07.28	کد 1 خطا قبل
P07.29	کد 2 خطا قبل
P07.30	کد 3 خطا قبل
P07.31	کد 4 خطا قبل
P07.32	کد 5 خطا قبل



همچنین برای 3 ارور یا خطای اخیر جزئیات کاری اینورتر اینوت در آن لحظه ثبت می شوند که از پارامترهای جدول زیر می توانید آن را ملاحظه فرمایید.

	فالت فعال	1 فالت‌ قبل	2 فالت‌ قبل
فرکانس موتور	P07.33	P07.41	P07.49
فرکانس شتاب	P07.34	P07.42	P07.50
ولتاژ موتور	P07.35	P07.43	P07.51
جریان موتور	P07.36	P07.44	P07.52
ولتاژ DC-Bus	P07.37	P07.45	P07.53
دمای اینورتر	P07.38	P07.46	P07.54
وضعیت ترمینالهای ورودی	P07.39	P07.47	P07.55
وضعیت ترمینالهای خروجی	P07.40	P07.48	P07.56

تنظیمات اینورتر اینوت

تنظیم اینورتر اینوت قدم بعدی است که باید انجام شود. در مراحل قبل مقدمات لازم توضیح داده شد. برای تنظیم درایو invt پارامترهای زیادی وجود دارد که ممکن است فقط تعداد کمی از این پارامترها مورد نیاز شما باشد. جهت پروگرام برنامه ایورتر اینوت پیشنهاد می شود ابتدا و قبل از تنظیم هر پارامتر دیگری، مراحل 10 گانه زیر را به ترتیب و با دقت انجام دهید:



1. همه پارامترها را به تنظیمات کارخانه بازگردانید. با تنظیم P00.18=1
2. مقادیر پلاکِ‌موتور را در پارامترهای 01 تا P02.05 وارد کنید. P02.27 پارامتر حفاظت است
3. دکمه QUICK/JOG را بفشارید تا موتور به آرامی بچرخد. اگر جهت چرخش اشتباه است، دو فاز را در خروجی جابجا کنید.
4. فرکانس موردنیاز را در P00.10 واردنمائید. برای استفاده از ولومِ‌دستگاه، P00.06=1 یا برای استفاده از ولومِ‌خارجی P00.09=1 قرار دهید. همچنین توضیحاتِ P00.06 را مطالعه کنید.
5. اکنون موتور را با دکمه‌های RUN, STOP روی کیپد، روشن/خاموش کنید. همچنین می‌توانید P00.01=1 قرار داده و با قطع/وصل ترمینال S1 به COM استپ/استارت کنید.
6. می‌توانید شتاب افزایش و کاهش سرعت (ACC/DEC) را در 12, P00.11 تنظیم کنید.
7. چنانچه نیاز به عملکرد دقیق‌تر و قدرتمندتری هست، P00.00=1 قرار دهید. جهت سرعت‌های کم یا راه‌اندازی، P00.00=0 را هم امتحان کنید.(Vector Control)
8. جهت افزایش دقت‌وقدرت، Autotune مفید است. بدین‌منظور شفتِ موتور را از بار جدا کنید تا آزاد بچرخد. سپس P00.15=1 قرار دهید (اگر شفت را نمیشود آزاد کرد، P00.15=2 قرار دهید) نهایتاً دکمه RUN را زده و منتظر بمانید تا LED چشمک‌زنِ RUN/TUNE خاموش شود.

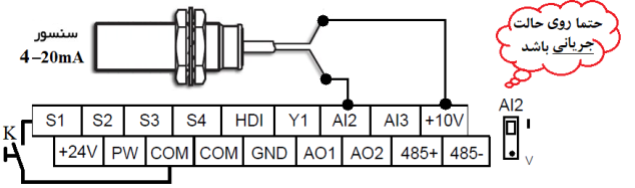

9. اگر کنترل PID مورد نیاز است، ابتدا P00.02=1, P00.06=7 قرار داده و Set-Point را در پارامتر P09.01 وارد نمائید. اگر سنسور 2سیمه 4-20mA است، آن را به ترمینال‌های AI2, +10v متصل کرده و دیپ‌سوئیچ AI2 را روی I قرار دهید و P05.37=2 تنظیم کنید.
10. درصورت نیاز به تنظیمات دیگر، از جدول لیست پارامترها در زیر استفاده نمائید.

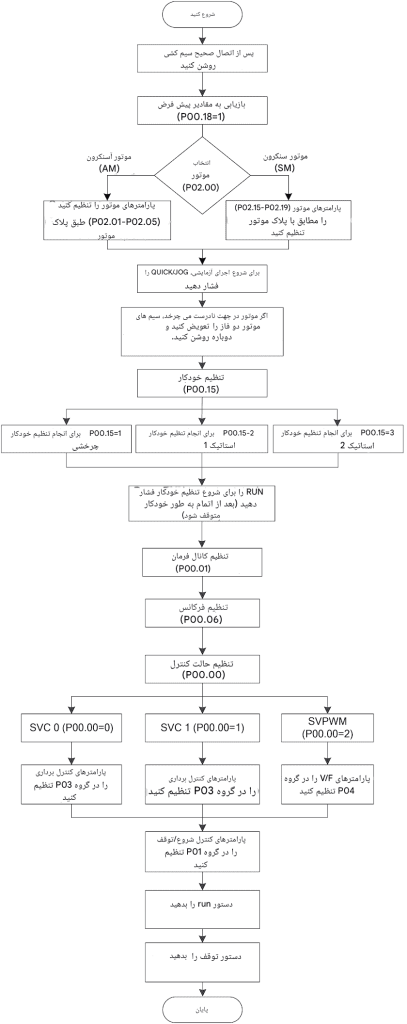

فلوچارت زیر این مسئله را با جزئیات بیشتری نشان داده است که میتواند مورد استفاده شما قرار گیرد.

جدول تنظیمات اینورتر اینوت

در قسمت های قبل بخش های مقدماتی را برای آموزش نصب و راه اندازی و تنظیمات اینورتر اینوت را مرور کردیم. همانطور که اشاره شد برنامه اینورتر اینوت گسترده است و ممکن است شما در کار خود تنها نیاز به انجام تنها بخشی از این پروگرام اینورتر اینوت داشته باشید.

در ادامه برای تنظیمات درایو invt سایر پارامترهای مهم را بصورت جدول مختصر اشاره می کنیم تا در صورت نیاز مورد استفاده قرار گیرد.

پارامترهای پایه تنظیم اینورتر invt

جدول زیر شامل پارامترهای پایه برای عملکرد درایو invt می باشد. می شود گفت مهمترین پارامترهای اینورتر invt همین جدول می باشد.

پارامتر	نام پارامتر	تنظیمات	تنظیم کارخانه
P00.00	مُد کنترل	0: وکتور کنترل1 │ 1: وکتور کنترل2 │ 2: کنترل V/F	2
P00.01	محل استارت	0: کیپد │ 1: ترمینال │ 2: شبکه مُدباس	0
P00.03	حداکثر فرکانسِ خروجی ممکن		50Hz
P00.04	حد بالای فرکانس کاری		50Hz
P00.05	حد پایین فرکانس کاری		0Hz
P00.06	محل اول تنظیم‌فرکانس	0: P00.10 1: ولومِ کیپد 2: AI2 3: AI3 4: ورودی پالس 5:PLCداخلی 6: چندسرعته 7: کنترل PID 8:شبکه‌مُدباس	0
P00.07	محل دوم		2
P00.08	حدِبالایP00.07	0: نسبت به P00.03 1: نسبت به محل اول (P00.06)	0
P00.09	محل نهایی تنظیم‌فرکانس	0: محل اول │ 1: محل دوم │ 2: جمع محل اول/دوم │ 3: تفریقِ محل اول/دوم │ 4: بیشترینِ محل اول/دوم │ 5: کمترینِ محل اول/دوم	0
P00.10	فرکانسِ کیپد	تنظیم فرکانس از کیپد	50Hz
P00.11	ACC	شتاب استارت اصلی (ACC) برحسب ثانیه
P00.12	DEC	شتاب استپ اصلی (DEC) برحسب ثانیه
P00.13	جهتِ چرخش	0: راستگرد │ 1: چپگرد │ 2: چپگرد ممنوع!	0
P00.14	فرکانسِ کریِر	یا سوئیچینگ فرکانس (ترجیحاً تغییر ندهید)
P00.15	Autotune	0: غیرفعال │ 1:شناسایی‌کامل │ 2:شناسایی‌محدود	0
P00.16	عملکرد AVR	0: غیرفعال │ 1: فعال (جهت تثبیت ولتاژ)	1
P00.18	ریستِ‌کارخانه‌ای	1:ریستِ‌تنظیمات 2:ریستِ‌اطلاعاتِ‌خطاها 3:قفل پارامترها

تنظیمات استارت/استپ درایو invt

جدول زیر شامل پارامترهای مربوط به راه اندازی و توقف اینورتر invt می باشد. پارامترهای این جدول در بسیاری از کاربری ها لازم می شود که مورد بررسی قرار گیرند تا در صورت لزوم تنظیم شوند.

پارامتر	نام پارامتر	تنظیمات			تنظیم کارخانه
P01.00	مُد استارت	0:استارت از فرکانسP01.01	1: تزریق جریان DC قبل از استارت		0
		2,3:جستجویِ‌سرعت شفتِ‌چرخان
P01.01		فرکانس استارت			0.5
P01.02		مدت زمان ایستادن روی فرکانس استارت (P01.01)			s0
P01.03		مقدار جریان DC قبل از شروع حرکت برای P01.00=1			0
P01.04		مدت زمان تزریق جریان DC قبل از شروع حرکت			s0
P01.05	منحنی حرکت	0: خطی	1: Sشکل		0
P01.06		مقدار انحنای ابتدا/انتهای منحنی حرکت به شکل S			s0.1
P01.07
P01.08	روش استُپ	0: با شیب تنظیمی	1: خلاص‌کردن(Coast)		0
P01.09	فرکانس ترمز	فرکانس اعمال ترمز DC هنگام استپ			Hz0
P01.10	تاخیر ترمز	تاخیر زمانی برای اعمال ترمز DC			s0
P01.11	قدرت ترمز	شدت جریان ترمز DC (برحسب%)			0
P01.12	مدت ترمز	مدت زمان اعمال ترمز DC			s0
P01.13	تاخیرِتغییرجهت	مدت زمان توقف قبل از تغییر جهت چرخش			s0
P01.14	فرکانسِ‌تغییرجهت	0: صفر	1: P01.01	2: باتوجه به P01.24, P01.15	1
P01.15	فرکانسِ استُپ				0.5
P01.16	مرجع P01.15	0: سرعت تنظیمی	1: سرعت واقعی (فقط مُد وکتور)		1
P01.17	تاخیر استپ	زمان تاخیر در استپ است اگر P01.16=1 باشد			0.5s
P01.18	حفاظتِ‌وصلِ‌برق	0: عدمِ‌استارت 1:استارت درصورت وجودِفرمان از ترمینال			0
P01.19		واکنش درایو به تنظیم فرکانسِ کمتر از P00.05			0
		0: ادامه کار روی P00.05	1: توقف	2: Stand-by
P01.20		تاخیر استارت مجدد اگر فرکانس > P00.05 و P01.19=2			0s
P01.21		راه‌اندازی‌مجدد درصورت قطع/وصل برق: 0: خیر 1: بله			0
P01.22		زمان تاخیر راه‌اندازی مجدد اگر P01.21=1 باشد.			1s
P01.23		زمان تاخیر راه‌اندازی بعد از صدور فرمان استارت			0s
P01.24		زمان تاخیر در استپ است اگر P01.16=0 باشد			0s
P01.25	ولتاژِخروجیِ0Hz	0: بدون ولتاژ	1: با ولتاژ	2: جریان ترمزDC	0

پارامتر	نام پارامتر	تنظیمات			تنظیم کارخانه
P01.00	مُد استارت	0:استارت از فرکانسP01.01	1: تزریق جریان DC قبل از استارت		0
		2,3:جستجویِ‌سرعت شفتِ‌چرخان
P01.01		فرکانس استارت			0.5
P01.02		مدت زمان ایستادن روی فرکانس استارت (P01.01)			s0
P01.03		مقدار جریان DC قبل از شروع حرکت برای P01.00=1			0
P01.04		مدت زمان تزریق جریان DC قبل از شروع حرکت			s0
P01.05	منحنی حرکت	0: خطی	1: Sشکل		0
P01.06		مقدار انحنای ابتدا/انتهای منحنی حرکت به شکل S			s0.1
P01.07
P01.08	روش استُپ	0: با شیب تنظیمی	1: خلاص‌کردن(Coast)		0
P01.09	فرکانس ترمز	فرکانس اعمال ترمز DC هنگام استپ			Hz0
P01.10	تاخیر ترمز	تاخیر زمانی برای اعمال ترمز DC			s0
P01.11	قدرت ترمز	شدت جریان ترمز DC (برحسب%)			0
P01.12	مدت ترمز	مدت زمان اعمال ترمز DC			s0
P01.13	تاخیرِتغییرجهت	مدت زمان توقف قبل از تغییر جهت چرخش			s0
P01.14	فرکانسِ‌تغییرجهت	0: صفر	1: P01.01	2: باتوجه به P01.24, P01.15	1
P01.15	فرکانسِ استُپ				0.5
P01.16	مرجع P01.15	0: سرعت تنظیمی	1: سرعت واقعی (فقط مُد وکتور)		1
P01.17	تاخیر استپ	زمان تاخیر در استپ است اگر P01.16=1 باشد			0.5s
P01.18	حفاظتِ‌وصلِ‌برق	0: عدمِ‌استارت 1:استارت درصورت وجودِفرمان از ترمینال			0
P01.19		واکنش درایو به تنظیم فرکانسِ کمتر از P00.05			0
		0: ادامه کار روی P00.05	1: توقف	2: Stand-by
P01.20		تاخیر استارت مجدد اگر فرکانس > P00.05 و P01.19=2			0s
P01.21		راه‌اندازی‌مجدد درصورت قطع/وصل برق: 0: خیر 1: بله			0
P01.22		زمان تاخیر راه‌اندازی مجدد اگر P01.21=1 باشد.			1s
P01.23		زمان تاخیر راه‌اندازی بعد از صدور فرمان استارت			0s
P01.24		زمان تاخیر در استپ است اگر P01.16=0 باشد			0s
P01.25	ولتاژِخروجیِ0Hz	0: بدون ولتاژ	1: با ولتاژ	2: جریان ترمزDC	0

تنظیم پارامترهای موتور در اینورتر اینوت

پارامترهای موتور بخش مهمی از تنطیمان در اینورتر invt است که با توجه به پلاک موتور و ساختار موتور بایستی تنظیم شود و در برنامه مربوطه وارد شود. جدول زیر مهمترین پارامترهای موتور را نمایش می دهد.

پارامتر	نام پارامتر	تنظیمات			تنظیم کارخانه
P02.26	حفاظتِ‌اضافه‌بار	0:غیرفعال	1:موتورِSelf-Cool	2:موتورِForce-Cool	2
P02.27		تنظیمِ‌حفاظتِ‌جریانی(درصدِجریانِ‌واقعی‌به‌جریانِ‌نامیِ‌موتور)			100
P02.28	اصلاحِ‌نمایشِ‌توان	ضریبی جهت تغییر نمایشِ توان موتور			1

---

P02.01 توان نامی(kW)	P02.05 جریان نامی(A)	P02.09 اندوکتانسِ‌متقابل(mH)
P02.02 فرکانسِ‌نامی(Hz)	P02.06 مقاومتِ‌استاتور(Ω)	P02.10 جریانِ بی‌باری(A)
P02.03 سرعتِ‌نامی(rpm)	P02.07 مقاومتِ‌روتور(Ω)	P02.11-2.14 ضرایب4-1 اشباعِ‌هسته
P02.04 ولتاژ نامی(V)	P02.08 اندوکتانسِ‌نشتی(mH)

تنظیمات پارامترهای وکتور کنترل و کنترل گشتاور

عموما پارامترهای وکتور کنترل در اینورتر اینوت با انجام اتوتیون تنظیم می شوند و نیازی به تنظیم دستی نیست. با این حال جدول زیر این پارامترها را نمایش می دهد. همچنین جهت کنترل گشتاور هم می توانید از پارامترهای جدول زیر استفاده نمایید.

پارامتر	نام پارامتر	تنظیمات					تنظیم کارخانه
P03.00	ضرایب P,I اول	ضرایب تناسبی/انتگرالی اول برای حلقه کنترل سرعت
P03.01
P03.03	ضرایب P,Iدوم	ضرایب تناسبی/انتگرالی دوم برای حلقه کنترل سرعت
P03.04
P03.02	فرکانسِ‌سوئیچِ1	زیر فرکانس1 فقط ضرایب اول، بالای فرکانس2 فقط ضرایب دوم و بین این دو فرکانس ترکیب ضرایب اول/دوم					5Hz
P03.05	فرکانسِ‌سوئیچِ2						10Hz
P03.07		ضرایب اصلاح لغزش در کنترل‌برداری(حالت موتوری/ژنراتوری)					100
P03.08
P03.09	ضرایب P,Iسوم	ضرایب PIحلقۀجریان(برای بهبود کنترل در حالت P00.00=0)					1000
P03.10
P03.11	محل تنظیمِ گشتاور	0:غیرفعال	1: P03.12	2:ولومِ‌کیپد	3: AI2	4: AI3	0
		5:ورودیِ‌پالس	6:چندگشتاوره	7:شبکه‌مُدباس
P03.12	تنظیم گشتاور	تنظیم گشتاور از کیپد					0.5
P03.13		فیلتر زمانی مقدار P03.11					0.1s
P03.14	مرجعِ‌حداکثرفرکانسِ‌ چپگرد/راستگردکنترل گشتاور	0: P03.16,03.17	1:ولومِ‌کیپد	2: AI2	3: AI3		0
P03.15		4:ورودیِ‌پالس	5:چندفرکانسی	6:شبکه‌مُدباس			0
P03.16		حداکثر‌فرکانسِ‌راستگرد در کنترلِ‌گشتاور وقتی P03.14=0					50Hz
P03.17		حداکثرفرکانسِ چپگرد در کنترلِ گشتاور وقتی P03.15=0					50Hz
P03.18	مرجعِ‌حداکثرگشتاورِ موتوری/ترمزی	0: P03.20, 03.21	2: AI2	4: ورودیِ‌پالس			0
P03.19		1: ولومِ‌کیپد	3: AI3	5: شبکه‌مُدباس			0
P03.20		حداکثر‌ گشتاورِ‌ موتوری وقتی P03.18=0 (%)					180
P03.21		حداکثر‌ گشتاورِ‌ ترمزی وقتی P03.19=0 (%)					180
P03.22		ضریب تضعیف گشتاور در بالای سرعت نامی					0.3
P03.23		حداقل گشتاور در بالای سرعت نامی					0.2
P03.24		حداکثر ولتاژ خروجی (%)					100
P03.25		مدت زمان پیش‌تحریکِ هسته موتور قبل از استارت					0.3s
P03.26		ضریب تناسبی Flux-weakening					1000
P03.27		نمایشِ‌سرعتِ وکتورکنترل برمبنای مقدارِ 0:واقعی 1:تنظیمی					0
P03.28		ضریب جبران اصطکاک دینامیکی/ایستا					0
P03.29

تنظیم پارامترهای کنترل V/F

اگر در اینورتر اینوت مد کنترل روی V/F باشد، از جدول زیر می توانید برخی از پارامترهای مرتبط را تنظیم نمایید.

پارامتر	نام پارامتر	تنظیمات				تنظیم کارخانه
P04.00	شکل منحنی V/F	0: خطی	1: چندنقطه	2: توانِ 1.3		0
		3: توانِ 1.7	4: توانِ 2	5: استقلال V از F
P04.01	گشتاورِاستارت	تقویتِ گشتاور اولیه یا Boost(0% یعنی تنظیمِ‌اتوماتیک)				0
P04.02		فرکانسِ اتمام تقویت‌گشتاور (برحسب%)				0.2
P04.03-04.08	نقاط V/F	تنظیمات تعیین نقاط V/F وقتی P04.00=1 باشد.
P04.09	لغزشِ موتور	درصدِ لغزش یا Slip موتور (100% یعنی لغزش نامی)				100
P04.10		ضریب کنترل نوسان در فرکانس های پایین/بالا				10
P04.11
P04.12		تعیین مرز فرکانس مربوط به P04.10 , P04.11				30Hz
P04.26	کاهشِ‌مصرفِ‌انرژی	کاهشِ‌اتوماتیک مصرفِ‌انرژیِ پمپ‌وفن 0:غیرفعال 1:فعال				0
P04.27	مرجعِ ‌ولتاژ برایِP04.00=5	0: P04.28	2: AI2	4:ورودیِ‌پالس	6: PID	0
		1:ولومِ‌کیپد	3: AI3	5:چند ولتاژه	7:شبکهِ‌مُدباس
P04.28		مقدار درصدِ ولتاژ وقتی P04.27=0 باشد				100
P04.29	شتاب افزایش و کاهش ولتاژ	شتاب افزایش و کاهش ولتاژ وقتی P04.00=5 باشد				5s
P04.30						5s
P04.31	حداکثر و حداقل ولتاژ	حد بالا/پایین ولتاژ وقتی P04.00=5 باشد (برحسب%)				100
P04.32						0
P04.33		ضریب تضعیف ولتاژ در بالای سرعت نامی				1

تنظیمات پارامترهای دیجیتال و آنالوگ ورودی

در درایو اینوت چنانچه نیاز دارید برنامه دیجیتال ورودی را پروگرام کنید می توانید از جدول زیر استفاده نمایید. همچنین پارامترهای آنالوگ ورودی هم در جدول زیر دیده می شوند.

پارامتر	نام پارامتر	تنظیمات			تنظیم کارخانه
P05.00	مُد ترمینالِHDI	0: ورودیِ پالس	1: ورودیِ دیجیتال		0
P05.01	ترمینال S1	0: غیرفعال	16:سرعتِ‌اول	29: P03.11=0	1
		1: راستگرد	17:سرعتِ‌دوم	30:منعِACC/DEC
		2: چپگرد	18:سرعتِ‌سوم	31:شمارشِ کانتر
		3:استپِ‌لحظه‌ای	19:سرعتِ‌چهارم	33:مکثِUP/Down
		4: جاگ‌راستگرد	20:مکثِ‌چندسرعت	34: ترمز DC
		5: جاگ‌چپگرد	21:انتخابِ‌شتاب1	36: P00.01=0
		6: استپِ‌خلاصی	22:انتخابِ‌شتاب2	37: P00.01=1
		7: ریستِ فالت	23:استپِ PLC	38: P00.01=2
		8: مَکث	24:مکثِ PLC	39:پیش‌تحریک
		9: فالت خارجی	25:مکثِ PID	40:ریستِ‌‌kWhشُمار
P05.02	ترمینال S2	10:افزایشِ‌سرعت	26:استپِ‌تراورس	41:حفظِ‌‌kWhشُمار	4
P05.03	ترمینال S3	11:کاهشِ‌سرعت	27:مکثِ‌تراورس	42:توقفِ‌اضطراری	7
P05.04	ترمینال S4	12:حذفِ‌سرعت	28:ریستِ‌کانتر	61:تغییرِP09.03	0
P05.09	ترمینالHDIاگرP05.00=1	13تا15: شیفت‌بین محل تنظیم فرکانس اول/دوم/نهایی			0
P05.10	پُلاریتۀ ورودیها	قطع/وصل بودن اولیه ترمینال‌های فوق (بصورت هِگز)			0
P05.11	فیلتر زمانی	فیلتر زمانی سوئیچ‌های فوق			0.01s
P05.13	چگونگی استپ/ استارت 2/3 سیمه	0:دو سوئیچِ‌راستگرد/چپگرد 1: دو سوئیچِ‌استارت/جهت			0
		2: دو پوش‌باتومِ استپ/استارت + یک سوئیچِ جهت
		3: سه پوش‌باتومِ راستگرد/چپگرد/استپ
P05.14	تاخیر زمانی	تاخیر زمانی در عملکرد بعد از قطع/وصل ترمینالهای فوق			0s
-5.31
P05.32	حدِ بالا/پایین ولتاژِ ولوم	حدِ بالا/پایین ولتاژ ورودی آنالوگِ ولومِ کیپد			0v
P05.34					10v
P05.33	حدِ بالا/پایین کمیتِ مربوطه	حدِ بالا/پایین کمیتِ (فرکانس، گشتاور …) مرتبط با ولومِ کیپد			0
P05.35					1
P05.37	حدِ بالا/پایین سیگنالِ AI2	حدِ بالا/پایین ولتاژ یا جریان ورودی آنالوگ AI2 (در مُد جریانی 10v=20mA)			0v
P05.39					10v
P05.38	حدِ بالا/پایین کمیتِ مربوطه	حدِ بالا/پایین کمیتِ(فرکانس، گشتاور …) مرتبط با AI2			0
P05.40					1
P05.42	حدِ پایین/وسط/ بالایِ‌سیگنالِAI3	حدِ پایین/وسط/بالایِ ولتاژ ورودی آنالوگ AI3			-10v
P05.44					0v
P05.46					10v
P05.43	حدِ پایین/وسط/ بالایِ‌کمیتِ‌مربوط	حدِ پایین/وسط/بالای کمیتِ (فرکانس، گشتاور …) مرتبط با ورودی آنالوگ AI3			-1
P05.45					0
P05.47					1
P05.50	حدِ بالا/پایین فرکانسِ HDI	حدِ بالا/پایین فرکانسِ پالس ورودیHDI(برحسبkHz)			0
P05.52					50
P05.51	حدِ بالا/پایین کمیتِ مربوطه	حدِ بالا/پایین کمیتِ(فرکانس، گشتاور …) مرتبط با ورودی پالس HDI			0
P05.53					1
P05.xx	فیلترِ سیگنال‌ها	P05.36:ولوم P05.41: AI2 P05.48: AI3 P05.54: HDI			0.1s

تنظیمات پارامترهای رله، دیجیتال و آنالوگ خروجی

در درایو invt چنانچه نیاز دارید برنامه دیجیتال و رله خروجی را پروگرام کنید می توانید از جدول زیر استفاده نمایید. همچنین برنامه آنالوگ خروجی هم در جدول زیر دیده می شوند.

پارامتر	نام پارامتر	تنظیمات			تنظیم کارخانه
P06.01	ترمینال Y1	0: غیرفعال	8: فرکانسِ‌نهایی	16و17: تکمیلِ مرحله/سیکلِ PLC	0
		1:درحال‌کار	9: فرکانسِ‌صفر
		2: راستگرد	10: P00.04	18: P08.25
		3: چپگرد	11: P00.05	19: P08.26
		4: جاگ	12: آمادۀ کار	20: فالتِ خارجی
		5: فالت	13:پیش‌تحریک	22: P08.27
P06.03	ترمینال RO1	6: P08.32	14: P11.09	23:خروجیِ مجازی	1
P06.04	ترمینال RO2	7: P08.34	15: P11.11	24:کفایتِ‌ولتاژِDC-Bus	5
P06.05	پُلاریتۀ‌خروجیها	NO/NC بودن ترمینال‌های فوق (بصورت هِگز)			0
P06.06-06.13	تاخیر زمانی	تاخیر در قطع/وصل ترمینالهای فوق (ON/OFF Delay)			0s
P06.14	ترمینال AO1	0:فرکانسِ‌موتور	7:توانِ موتور	12: AI3	0
		1:فرکانسِ‌تنظیمی	8:گشتاورِتنظیمی	13:ورودیِ‌پالس
		3:دورِ موتور	9:گشتاورِموتور	14و15:ازمُدباس
		4و5:جریانِ‌موتور	10:ولومِ کیپد	22:جریانِ‌گشتاور
P06.15	ترمینال AO2	6:ولتاژِ موتور	11: AI2	2و23:فرکانسِ‌شتاب	0
P06.17	حدِ بالا/پایین کمیتِ AO1	حدِ بالا/پایین کمیتِ(فرکانس، گشتاور …)مربوط بهAO1			0
P06.19					1
P06.18	حدِ بالا/پایین سیگنالِ AO1	حدِ بالا/پایین ولتاژ یا جریان AO1 (در مُد جریانی 0.5v=1mA)			0v
P06.20					10v
P06.22	حدِ بالا/پایین کمیتِ AO2	حدِ بالا/پایین کمیتِ(فرکانس، گشتاور …)مربوط بهAO2			0
P06.24					1
P06.23	حدِ بالا/پایین سیگنالِ AO2	حدِ بالا/پایین ولتاژ یا جریان AO2 (در مُد جریانی 0.5v=1mA)			0v
P06.25					10v
P06.xx	فیلترِ AO1,2	فیلتر زمانی سیگنال: P06.21: AO1 P06.26: AO2			0s

تنظیم پارامترهای سیستمی در درایو invt

در جدول زیر می توانید لیست پارامترهای سیستمی را در درایو INVT ملاحظه کنید. ممکن از نیاز به تنظیم برخی از آنها داشته باشید.

پارامتر	نام پارامتر	تنظیمات		تنظیم کارخانه
P07.00	رمز حفاظتی	پسوورد برای تنظیم پارامترها		0
P07.02	عملکرد دکمه‌ها	یکان: دکمه QUICK/JOG 0:غیرفعال 1:جاگ 2:تغییرنمایش بکُمکSHIFT 3:تغییر جهت 4:ریستِ‌ مقدارUP/Down 5:استپِ خلاصی 6:شیفتِ P00.01	دهگان: قفلِ دکمه‌ها 0: باز 1: قفل 2: قفلِ فقط PRG/ESC	01
P07.03	شیفتِ P00.01	تنظیمِ شیفت بین مقادیرِ مختلفP00.01با QUICK/JOG
P07.04	تنظیم STOP	امکان استپ موتور با STOP/RST در حالتهای مختلف
P07.05-07.07	مانیتور ترتیبی با دکمه SHIFT	انتخاب پارامترهای مختلف برای مانیتور با استفاده از فشردن متناوب دکمه SHIFT در حالت کار یا توقف
P07.08-07.10	ضرایب جهت تغییر نمایش	ضرایب جهت اصلاح مقدار نمایش داده شده برای مقادیر فرکانس، سرعت دورانی و خطی		1
P07.11		نمایش دمای ماژول ورودی یکسوساز (°C)		●
P07.12		نمایش دمای ماژول خروجی اینورتر (°C)		●
P07.13		نمایش ورژن نرم افزار دستگاه		●
P07.14		نمایش ساعت کارکرد موتور		●
P07.15-P07.16		نمایش انرژی مصرفی برحسب kWh		●
P07.18-P07.20		نمایش مقادیر نامی توان/ولتاژ/جریان اینورتر		●

تنظیم پارامترهای پیشرفته اینورتر invt

جدول زیر تنظیمات پارامترهای پیشرفته را در درایو اینوت invt نمایش می دهد.

پارامتر	نام پارامتر	تنظیمات	تنظیم کارخانه
P08.00-08.05	ACC/DEC 2,3,4	شتابهای استارت/استپ 2و3و4 – قابل انتخاب با DI
P08.06	فرکانس جاگ		5Hz
P08.07P08.08	شتابهای جاگ	شتاب ACC/DEC حرکت جاگ
P08.09-08.14	فرکانس پرش	فرکانسهای پرش 1تا3 و دامنه پرش هرکدام	0Hz
P08.15-08.18	عملکرد تراورس	تنظیمات مربوط به عملکرد Traverse
P08.19	تعدادِ اعشار	یکان: برایِ سرعتِ‌خطی دهگان: برایِ فرکانس	0
P08.20	کالیبراسیونِ‌آنالوگ	0: غیرفعال  1: فعال	1
P08.21	شتابِ‌توقفِ‌اضطراری	شتابِ توقف (DEC) اضطراری (0 یعنی استپِ خلاصی)	0s
P08.25	شمارش نهایی و میانی کانتر	با رسیدن تعداد شمارش کانتر به هریک از این مقادیر یک رله برای فعال شدن قابل تنظیم است.	0
P08.26			0
P08.27	زمانِ‌کارکردِ‌موتور	دقایق کارکرد موتور برای فعال شدن رله تنظیم‌شده	0min
P08.28	دفعاتِ‌ریستِ‌فالت	تعداد دفعات ریستِ اتوماتیک فالت و استارت مجدد	0
P08.29	تاخیر در ریست	تاخیر زمانی بین وقوع فالت تا استارت اتوماتیک	1s
P08.30	نرخِ بالانس	نرخِ واکنش به نابالانسیِ بار در سیستمِ متصل‌به چنددرایو	0Hz
P08.32	فرکانس 1و2 برای عملکرد رله	با رسیدن فرکانس موتور به این مقادیر، رله تنظیم شده مربوطه فعال می‌شود.	50Hz
P08.34			50Hz
P08.33	دامنۀتاخیر 1و2 در قطع رله‌ها	دامنه تاخیر فرکانسی برای قطع رله فعال‌شده در P08.32	0.05
P08.35		دامنه تاخیر فرکانسی برای قطع رله فعال‌شده در P08.34	0.05
P08.36	دامنۀعملکرد رله	دامنه فعال شدن رله در تنظیم روی فرکانس نهایی(8)	0Hz
P08.37	ترمز دینامیکی	عملکرد چاپر ترمز دینامیکی(مقاومتی): 0:غیرفعال 1:فعال	0
P08.38	ولتاژِعملکردچاپر	ولتاژِعملکرد چاپر ترمز (اگر ولتاژ نُرمال است تغییر ندهید)
P08.39	عملکردِ فن درایو	0: عملکرد بهینه  1: دائماً روشن	0
P08.40	تنظیماتPWM	تنظیمات نوع PWM و محدودیت فرکانس سوئیچینگ
P08.41	OverModulation	تنظیمات پیشرفته نوع مدولاسیون موج خروجی
P08.42-08.47		تنظیمات اضافی مربوط به ولومِ کیپد و UP/Down
P08.48P08.49		تنطیم انرژی مصرفی اولیه درایو برحسب kWh
P08.50	ترمز Flux	قدرتِ ترمز Flux (تخلیه انرژی ترمزی درون هسته موتور)	0
P08.51		ضریب اصلاح نمایش جریان ورودی در پارامتر P17.35	0.56

پارامترهای کنترل PID در اینورتر اینوت

برای تنظیم پارامترهای کنترل PID در درایو اینوت می توانید از جدول زیر استفاده کنید.

پارامتر	نام پارامتر	تنظیمات			تنظیم کارخانه
P09.00	محل تنظیم Set-Point	0: P09.01	1:ولومِ‌کیپد	دو :AI2 سه:AI3	0
		4:ورودیِ‌پالس	5:چندپله‌ای	6:شبکه‌مُدباس
P09.01		تنظیم Set-Point از کیپد وقتی P09.00=0 باشد			0
P09.02	محل اتصال فیدبک/سنسور	0: ولومِ‌کیپد	1: AI2	2: AI3	0
		3: چندپله‌ای	4: شبکه‌مُدباس	5: بیشترینِ AI2, AI3
P09.03	مشخصۀسیستم	با افزایش دور موتور، مقدار سنسور 0:زیاد 1:کم میشود			0
P09.04-09-06	ضرایب P, I, D	ضریبP: P09.04 ضریبI: P09.05 ضریبD: P09.06
P09.07	نمونه‌برداری	فاصله زمانی نمونه‌برداری از فیدبک/سنسور			0.1s
P09.08	اختلاف مجاز	محدودۀ مُجاز خطا که در آن محدوده دور ثابت می‌ماند			0
P09.09	حداکثر و حداقل فرکانس	حداقل/حداکثر فرکانس مجاز در کنترل PID (برحسب %)			100
P09.10					0
P09.11	تشخیص قطع فیدبک/سنسور	اگر مقدار فیدبک کمتر از P09.11 باشد و زمانی به اندازۀ P09.12 هم سپری شود، اعلام فالت PIDE می‌شود			0
P09.12					1s
P09.15	شتابACC/DEC	شتاب استارت/استپ در حالت کنترل PID			0s
P09.16	فیلتر PID	فیلتر زمانی خروجی PID			0s
P09.17-P09.21	ضرایب P, I, D دوم	تنظیمات ضرایب PID دوم برای اعمال در فرکانس‌های پایین و ترکیب با ضرایب PID اصلی (P09.04-P09.06)

برای کنترل فشار آب یک مجتمع ساختمانی با کنترل PID که سنسور 10bar جریانی 4ma-20ma است. میخواهیم فشار روی 4ma فیکس بماند. بعد از وصل کلید K، پمپ شروع به کار می کند و سرعت آن توسط درایو به نحوی تنظیم میشود که فشار مد نظر را ایجاد کند.

تنظیم پارامتر	شرح پارامتر	تنظیم پارامتر	شرح پارامتر
P00.01=1	محل استارت/استپ	P00.05=35	فرکانس Sleep
P00.06=7	محل تنظیم فرکانس	P00.11=3s	شتاب استارت
P00.12=3s	شتاب استپ	P01.19=2	فعال کردن Sleep
P01.20=3s	تاخیر قبل Wakeup	P02.01…05	پارامترهای نامی موتو ر
P05.37=2	حداقل مقدار فیدبک (4mA)	P09.00=0	Set-Point محل
P09.01=40%	Set-Point تنظیم	P09.02=1	محل سنسور (AI2)

PLC داخلی و مالتی اسپید درایو اینوت

برای استفاده از PLC داخلی و مالتی اسپید اینورتر invt می توانید پارامترهای مندرج در جدول زیر را تنظیم کنید.

پارامتر	نام پارامتر	تنظیمات	تنظیم کارخانه
P10.00	تکرارِسیکلِPLC	0:فقط1سیکل 1:ادامۀکار در دور نهایی 2:تکرارِسیکل	0
P10.01	ذخیره وضعیت	وضعیتPLC درصورت قطع برق: 0:عدمِ‌ذخیره 1:ذخیره	0
P10.02-P10.33	16پلۀفرکانس و زمانِ هرکدام	پارامترهایِ‌زوج(مثلاP10.06): فرکانسِ‌پله (-100…100%)
		پارامترهایِ‌فرد(مثلاP10.07): زمان کارکردِ فرکانس متناظر
P10.34-P10.35	انتخابِ شتاب ACC/DEC	انتخاب از بینِ شتاب‌های 4-1 برای 16پلۀ سرعت فوق.
		پیش‌فرض ACC/DEC اصلی است (P00.11, P00.12)
P10.36	نقطۀشروعِ‌PLC	0:استارت از ابتدا 1:از آخرین نقطه کارکردِ قبلِ توقف	0
P10.05	واحد زمان	واحد پارامترهای زمانِ کارکرد پله‌ها: 0:ثانیه 1:دقیقه	0

تنظیمات حفاظتی اینورتر اینوت

برای تغییر تنظیمات حفاظتی اینورتر اینوت می توانید از پارامترهای مندرج در جدول زیر استفاده نمایید.

پارامتر	نام پارامتر	تنظیمات		تنظیم کارخانه
P11.01	هنگام افتِ‌ولتاژ لحظه‌ای شبکه	0:تداوم کارکرد با کاهش دور مدیریت‌شده 1:اعلام فالت		0
P11.02		شیب کاهش دور درحالت P11.01=0 (برحسب Hz/s)		10
P11.03	هنگامِ‌اضافه‌ولتاژ در کاهش‌دور	0:اعلام فالت 1:مدیریت اضافه‌ولتاژ با عدمِ کاهش دور		1
P11.04		مقدار اضافه ولتاژ برای حالت P11.03=1 (برحسب%)		130
P11.05		برای غیرفعال کردن حفاظت جریانی (پیش‌فرض فعال است)
P11.06	محدودیت‌جریان	محدودکردن جریانِ‌موتور با کاهش دور(هنگام کارِعادی) یا با توقف افزایش‌دور (هنگام شتاب‌گیری-ACC)		1.6
P11.07	شیبِ‌کاهش‌دور			10Hz/s
P11.09	جریانِ‌عملکردِرله	اگر جریان موتور از P11.09 بیشتر شود و مدت زمانی به اندازه P11.10 ادامه یابد، رله تنظیم‌شده عمل می‌کند		1.5
P11.10	زمانِ‌تأخیرِعملکرد			1s
P11.11	جریانِ‌عملکردِرله	اگر جریان موتور از P11.11 کمتر شود و مدت زمانی به اندازه P11.12 ادامه یابد، رله تنظیم‌شده عمل می‌کند		0.5
P11.12	زمانِ‌تأخیرِعملکرد			1s
P11.13	تنظیمِ عملکردِ رلۀ فالت	یکان:هنگام فالتِ آندر ولتاژ	دهگان:هنگامِ‌ریستِ‌اتوماتیکِ	0
		0:فعال 1:غیرفعال	فالت: 0:فعال 1:غیرفعال
P11.14	انحرافِ سرعت‌	اگر اختلاف سرعت واقعی با تنظیمی بیش از P11.14 باشد و مدت زمانی به اندازه P11.15 طول بکشد، فالت میدهد		0.1
P11.15	زمانِ‌تأخیرِعملکرد			0.5s

P11.00	یکان: حفاظتِ قطع‌فازِ . ورودی (نرم‌افزاری)  0:غیرفعال 1:فعال	دهگان: حفاظتِ قطع‌فازِ . خروجی (نرم‌افزاری)  0:غیرفعال 1:فعال	صدگان: حفاظتِ‌قطع‌فازِ . ورودی (سخت‌افزاری)  0:غیرفعال 1:فعال	010 یا 110
P11.16	یکان: کاهش اتوماتیک دور در صورت افت ولتاژ شبکه 0:غیرفعال 1:فعال	دهگان: سوئیچ اتوماتیک به ACC/DEC دوم در بالای فرکانس P08.36 0:غیرفعال 1:فعال		0

پارامترهای مانیتورینگ اینورتر اینوت

برای بررسی وضعیت کار درایو اینوت بایستی مقادیر پارامترهای مانیتورینگ اینورتر را بررسی فرمایید. جدول زیر لیست پارامترهای مهم مانیتور وضعیت اینورتر اینوت را نمایش می دهد.

پارامتر	نام پارامتر	پارامتر	نام پارامتر	پارامتر	نام پارامتر
P17.00	فرکانسِ‌تنظیمی	P17.11	ولتاژ DC-Bus	P17.22	ورودی پالس
P17.01	فرکانس موتور	P17.12	دیجیتالهای ورودی	P17.23	ست‌پوینت PID
P17.03	ولتاژ موتور	P17.13	رله‌های خروجی	P17.24	فیدبک PID
P17.04	جریان موتور	P17.15	گشتاور تنظیمی	P17.25	Cosφ موتور
P17.05	سرعت موتور	P17.18	شمارش کانتر	P17.26	کارکردِموتور(min)
P17.08	توان موتور	P17.19	ولومِ کیپد	P17.35	جریان ورودی
P17.09	گشتاورموتور	P17.20	AI2	P17.37	دفعات اضافه بار
P17.10	فرکانس روتور	P17.21	AI3	P17.38	خروجی PID
