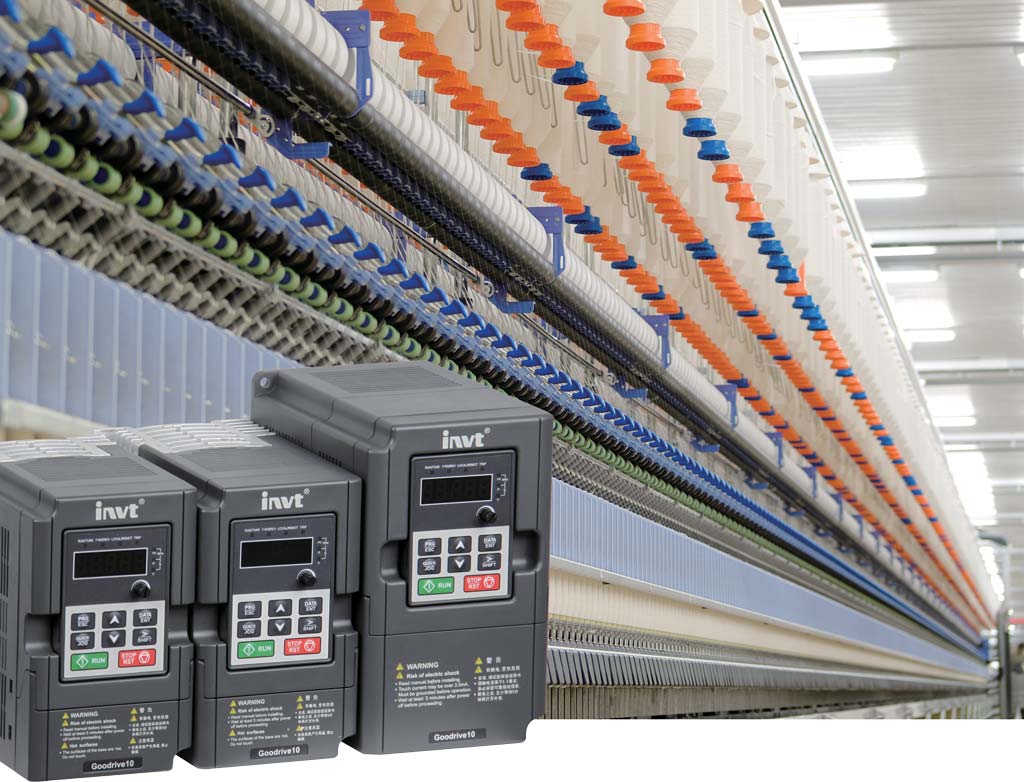

اینورتر اینوت GD10 یک دستگاه با ابعاد کامپکت است که قریب به 15 سال است در کشور ما در حال استفاده است و امتحان خود را پس داده است. این دستگاه بعنوان یک درایو با صرفه اقتصادی بالا طراحی شده است. درایو اینوت GD10 با وجود امکانات محدود، گزینه‌ای هوشمندانه برای اکثر کاربردهای معمولی محسوب می‌شود که کنترل V/F برای آنها مناسب می‌باشد. در ادامه این دستگاه را از جنبه های گوناگون فنی و قیمت مورد بررسی قرار خواهیم داد تا در صورت نیاز بتوانید با آگاهی کامل اقدام به خرید اینورتر اینوت GD10 نمایید.

جدول مشخصات اینورتر اینوت GD10

اینورتر اینوت GD10 یک درایو اقتصادی با کاربری عمومی است که رنج توانی آن درحالت تکفاز به سه فاز از 0.2 تا 2.2 کیلووات و همچنین در حالت ورودی سه فاز از رنج توانی 0.75 تا 2.2 کیلووات است. جدول زیر مشخصات هر رنج را بصورت جداگانه نمایش می دهد.

کد دستگاه	توان نامی (kW)	جریان نامی ورودی (A)	جریان نامی خروجی (A)	جریان اضافه بار 60s (A)
ورودی تکفاز 220 ولت
GD10-0R2G-S2-B	0.2	4.9	1.6	2.4
GD10-0R4G-S2-B	0.4	6.5	2.5	3.75
GD10-0R7G-S2-B	0.75	9.3	4.2	6.3
GD10-1R5G-S2-B	1.5	15.7	7.5	11.25
GD10-2R2G-S2-B	2.2	24	10	15
ورودی سه فاز 380 ولت
GD10-0R7G-4-B	0.75	3.2	2.5	3.75
GD10-1R5G-4-B	1.5	4.3	4.2	6.3
GD10-2R2G-4-B	2.2	7.1	5.5	8.25

در زیر هم یک نمونه پلاک درایو اینوت GD10 را ملاحظه میکنید که مشخصات الکتریکی ورودی و خروجی و سایر اطلاعات روی آن درج شده است.

یونیت ترمز داخلی درایو اینوت GD10

بعضی جاها اگر نیاز به استپ سریع محور موتور داشته باشیم، احتمالا نیاز به این خواهیم داشت که اینورتر دارای یونیت ترمز داخلی باشد. البته جاهای دیگری هم هستند که میتوانند استفاده از یونیت ترمز را در درایو ضروری کنند مثلا جایی که انرژی برگشتی است یا بار در روند عملکرد برخی مواقع حالت لنگ دارد. در این شرایط اگر درایو بصورت داخلی یا خارجی ترمز دینامیکی (یونیت ترمز) نداشته باشد، ارور آور ولتاژ در اینورتر ظاهر خواهد شد. خوشبختانه درایو اینوت GD10 در همه توان ها بصورت داخلی دارای چاپر ترمز است.

توضیح ضروری: سیستم ترمز اینورتر علاوه بر یونیت ترمز به مقاومت ترمز هم نیاز دارد که خود بحث جداگانه ای است.

⭐محتوای مرتبط: سیستم ترمز اینورتر | هرآنچه باید بدانید: محاسبه، انتخاب و کاربرد

جدول انتخاب مقاومت ترمز اینورتر اینوت GD10 با جزئیات مختلف به شرح زیر است. همانطور که اشاره شد همه آیتم های زیر یونیت ترمز را بصورت داخلی دارند و نیازی به تهیه جداگانه آن نیست.

کد دستگاه	پیشنهاد اهم مقاومت (Ω)	توان مقاومت ترمز(kW)			حداقل اهم مقاومت (Ω)
کد دستگاه	پیشنهاد اهم مقاومت (Ω)	10%	50%	80%	حداقل اهم مقاومت (Ω)
GD10-0R2G-S2-B	722	0.03	0.15	0.24	42
GD10-0R4G-S2-B	361	0.06	0.3	0.48	42
GD10-0R7G-S2-B	192	0.11	0.56	0.9	42
GD10-1R5G-S2-B	96	0.23	1.1	1.8	30
GD10-2R2G-S2-B	65	0.33	1.7	2.6	21
GD10-0R7G-4-B	653	0.11	0.6	0.9	100
GD10-1R5G-4-B	326	0.23	1.1	1.8	100
GD10-2R2G-4-B	222	0.33	1.7	2.6	54

کیپد اینورتر invt GD10

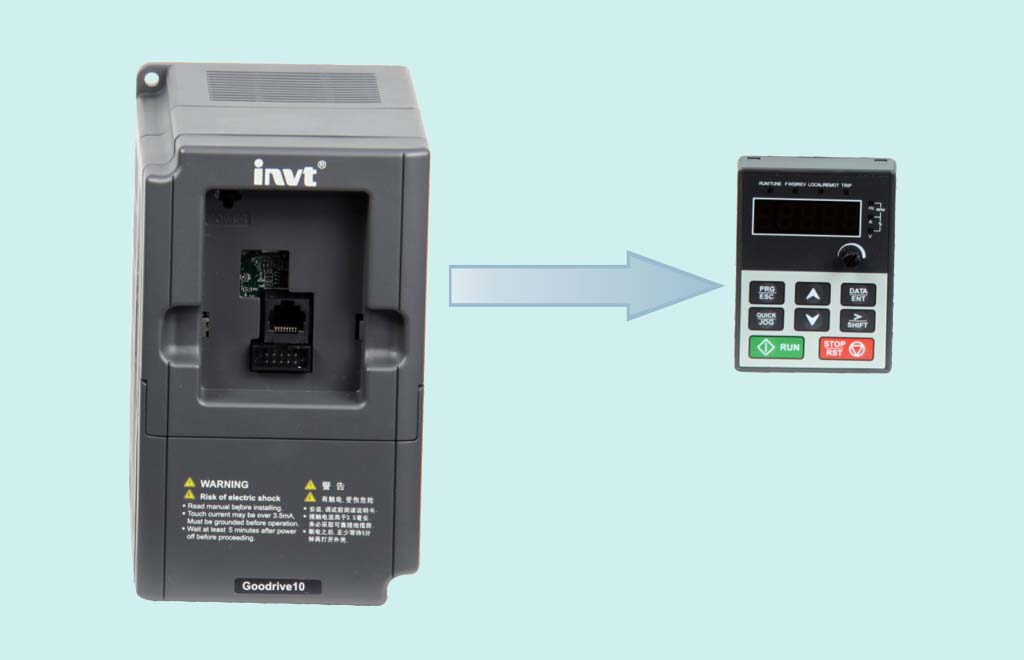

کیپد یا نمایشگر روی اینورتر invt GD10 مانند دیگر اینورتر ها واسط و رابط ارتباط ما با دستگاه است که از مسیر آن تنظیمات لازم را انجام میدهیم، دستورات لازم را صادر می کنیم و اوضاع کار دستگاه را بررسی می نماییم. گاهی از زمانها ما میخواهیم که کیپد را در یک مسافتی از اینورتر فی المثل روی درب تابلو نصب کنیم. خوشبختانه اینورتر اینوت GD10 این قابلیت را دارد. به نحوی که در تمامی رنج ها می توان کیپد روی دستگاه را از آن جدا کرد و روی درب تابلو نصب نمود.

نکته: برای نصب کی پد درایو invt GD10 روی درب تابلو بایستی یک عدد قاب (براکت) و کابل به متراژ لازم تهیه نمود.

ترمینالهای فرمان درایو invt GD10

درایو invt GD10 از بابت ترمینال چیزی کم نداره. چرا که این اینورتر به انواع ترمینالهای دیجیتال و آنالوگ مجهز است. در تصویر زیر تعداد و نوع این ترمینالهای را میتونید ملاحظه کنید. شرح این ترمینالها و کاربری آن بصورت زیر است:

دیجیتال ورودی: دیجیتال ورودی برای صدور انواع فرامین به درایو بکار می رود. در درایو اینوت GD10 ترمینالهای S1-S5 بعنوان دیجیتال ورودی عمل می کند. لذا این درایو دارای 5 ترمینال دیجیتال ورودی است.
ترمینال آنالوگ ورودی: درایو اینوت GD10 دارای یک عدد ورودی آنالوگ است که میتواند انواع سیگنالهای آنالوگ را از سنسور یا PLC یا ... دریافت کند. ترمینال AI1 بعنوان ورودی آنالوگ جریانی یا ولتاژی می تواند مورد استفاده قرار گیرد (با تنظیم دیپ سوئیچ مربوطه) بعلاوه اینکه پتانسیومتر روی خود دستگاه هم بعنوان تنظیم سرعت قابل استفاده است.
خروجی آنالوگ: اینورتر اینوت GD10 دارای یک عدد خروجی آنالوگ AO1 است که با تنظیم دیپ سوئیچ قابل استفاده بصورت ولتاژی یا جریانی هستند و از طریق آن می توان سیگنال آنالوگ را به تجهیزات دیگر ارسال کرد.
خروجی رله و دیجیتال: اینورتر invt GD10 همچنین دارای یک عدد خروجی رله و یک عدد خروجی دیجیتال Y است (با تنظیم دیپ سوئیچ S5-Y) که برای مقاصد مختلف مربوطه قابل استفاده خواهد بود.
پورت مدباس RS485: همچنین این درایو بصورت استاندارد دارای پورت شبکه مدباس است و می تواند با PLC های مختلف ارتباط برقرار کند.

طراحی بدون فن درایو اینوت GD10

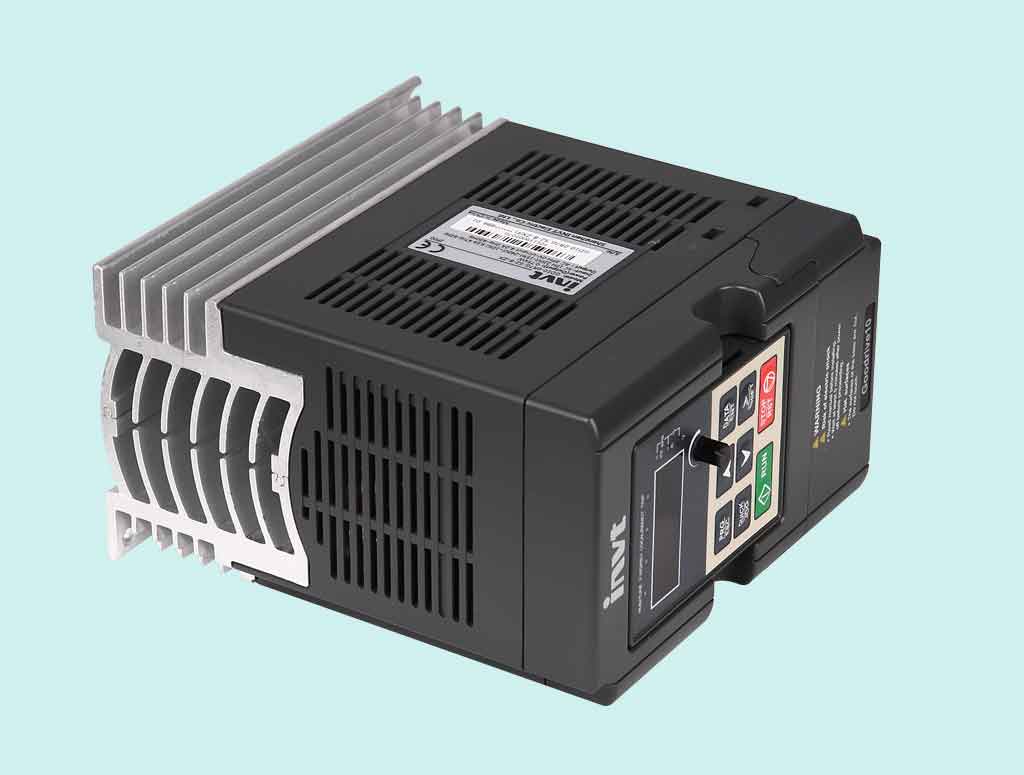

درایو invt GD10 در رنج 0.75 کیلووات تکفاز و پایین تر فن ندارد و تهویه آن با هیت سینک بزرگ آن صورت میگیرد. این طراحی در محیط‌های آلوده که مملوء از عواملی مانند گردوخاک، الیاف و ... است بسیار ضروری است چرا که بخاطر عدم استفاده از فن این عوامل محیطی به داخل دستگاه هدایت نمیشوند و لذا راندمان و عمر کاری درایو اینوت GD10 افزایش می یابد.

امکانات نرم افزاری اینورتر اینوت GD10

درایو invt GD10 امکانات متعدد نرم افزاری دارد که برای مقاصد و سناریوهای گوناگون قابل استفاده است. در زیر به برخی از این امکانات اشاره ای گذرا می کنیم:

حفاظت های مختلف: اینورتر invt GD10 دارای انواع حفاظت های سختگیرانه روی موتور است و در سناریو ها و شرایط مختلف تا حد ممکن از ایجاد آسیب جلوگیری می کند. برخی از این حفاظت ها عبارتند از: اتصال کوتاه، اضافه بار، اضافه ولتاژ، گرمای بالا، و ...
فانکشن energy saving: درایو اینوت GD10 پارامتر انرژی سیوینگ دارد. با فعالسازی این قابلیت درایو شروع میکند به تنظیم هوشمند خروجی جهت مینیمم کردن مصرف انرژی. این قابلیت در کاربری پمپ و فن بسیار مفید است.

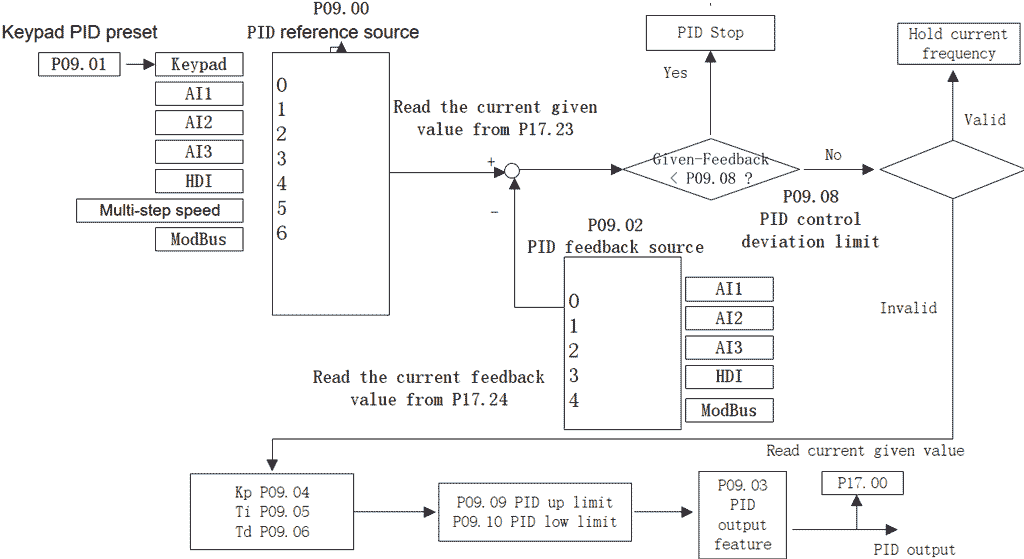

کنترل PID: یکی از مهمترین قابلیت های اینورتر اینوت GD10 فانکشن کنترل PID است. توسط این فانکشن شما می توانید با اتصال سنسور فشار یا دما یا ...، پروسه خود را بصورت اتوماتیک و بصورت دائم تحت کنترل خود درآورید. با این قابلیت درایو اینوت GD10 بصورت خودکار سرعت را متناسب با نیاز پروسه کنترل خواهد کرد. در زیر فلوچارت تنظیمات مربوط به این فانکشن و پارامترهای مربوطه در درایو invt GD10 را ملاحظه می فرمایید.

دفترچه راهنمای اینورتر اینوت GD10

دفترچه راهنمای اینورتر اینوت GD10 در ورژن های گوناگون در اینترنت در دسترس است. کلا مانند هر دستگاه دیگری پیشنهاد میشود اگر مقدور است از نسخه انگلیسی دفترچه راهنمای درایو اینوت GD10 استفاده کنید. چرا که معمولا در پروسه ترجمه به فارسی بعضی از جزئیات جا انداخته می شود. مخصوصا که بسیاری وقتی متن را ترجمه می کنند ولی تسلط کافی به بحث فنی ندارند، صرفا ترجمه تحت الفظی چیز مناسبی از آب در نمی آید. در هر صورت چنانچه تمایل به استفاده از متون غیر فارسی ندارید، مشکلی نیست. ما در زیر بهترین و روان ترین ورژن موجود دفترچه راهنمای فارسی درایو اینوت GD10 برای دانلود قرار می دهیم. با این حال چنانچه درباره هر مطلبی فنی سوالی داشتید کارشناسان ما آماده پشتیبانی هستند.

⭐دانلود کنید: دفترچه راهنمای اینورتر اینوت GD10 - فارسی

کاتالوگ اینورتر اینوت GD10

چنانچه نیاز به تنظیمات و پارامترها دارید، در قسمت بالا دفترچه راهنمای اینورتر اینوت GD10 را برای شما قرار دادیم. آن دفترچه حاوی مطالب ضروری مثل نحوه نصب، تنظیمات پیشرفته پارامترها، بررسی خطاها، و راهنمای قدم به قدم استفاده از دستگاه است. ولی چنانچه نیاز به چک کردن جزئیات فنی دستگاه دارید باید از کاتالوگ اینورتر اینوت GD10 استفاده کنید. کاتالوگ معمولا برای مهندسان طراح و همچنین قسمت بازرگانی و خرید برای استخراج موارد اصلی و اولیه خوب است. در کاتالوگ درایو اینوت GD10 مشخصات کلی دستگاه از قبیل امکانات دستگاه، ابعاد، کد دستگاه ، استانداردهای مربوطه و ... قابل مشاهده است. در زیر می توانید کاتالوگ درایو اینوت GD10 را دانلود نمایید. با این وجود اگر در هر قسمتی نیاز به مشاوره داشتید ما خوشحال میشویم بتوانیم کمکی بکنیم.

⭐دانلود کنید: کاتالوگ اینورتر اینوت GD10 - انگلیسی

منوال اینورتر اینوت GD10 یا invt GD10 Manual

در بخشهای بالا دفترچه و کاتالوگ اینورتر اینوت GD10 را به زبان فارسی قرار دادیم. همانجا صحبت کردیم که در صورت امکان سعی کنید از نسخه انگلیسی منوال اینورتر اینوت GD10 استفاده نمایید. زیرا معمولا ورژن اصلی دفترچه همه جزئیات را در بر میگیرد و شما با طیب خاطر می توانید از آن استفاده کنید. لذا در ادامه میتوانید منوال درایو اینوت GD10 را دریافت نمایید. در هر حال اگر سوالی داشتید کارشناسان ما آماده راهنمایی هستند.

⭐دانلود کنید: منوال اینورتر اینوت GD10 - invt GD10 Manual

بررسی قیمت اینورتر اینوت GD10

از بابت قیمت اینورتر اینوت GD10 در رسته اینورترهای خوش قیمت در بازار قرار دارد. البته ارزان ترین درایو موجود در بازار نیست! ورای بحث اینوت یا قیمت اینورتر GD10 ابتدا بایستی موضوعی را به اتفاق بررسی کنیم: آیا هزینه استفاده از یک دستگاه، همان هزینه پرداختی هنگام خرید اولیه است؟ عوامل دخیل را با هم مرور می کنیم.

کیفیت: قیمت اینورتر اینوت GD10 لازم است با این نگاه بررسی شود که این دستگاه بالغ بر 15 سال است در ایران در حال استفاده است و مصرف کنندگان اصرار به استفاده مجدد از آن دارند. پس کیفیت این دستگاه تضمین می کند که برای ما سالیان زیادی بدون مشکل کار خواهد کرد.
هزینه های خدمات: آیا شما بعد از خرید درایو اینوت GD10 و دریافت آن، باید ارقام دیگری هم بپردازید برای راه اندازی و استفاده و آموزش آن؟ ما در مرکز کنترل موتور بصورت تخصصی روی اینورتر و کنترل دور موتور خدمات ارائه میکنیم. در صورت خرید اینورتر اینوت GD10 از مجموعه ما همه خدمات مربوطه را بصورت رایگان دریافت خواهید کرد. لذا هزینه اولیه ما شامل قیمت درایو اینوت GD10 و خدمات جانبی آن است.
کانال خرید اینورتر اینوت: آیا شما جنس با پشتیبانی رسمی خرید میکنید یا قاچاق؟ به پیامدهای بعدی آن اندیشیده اید؟ به کارهایی که متاسفانه برخی افراد در بازار غیر رسمی روی درایو انجام می دهند واقف هستید؟ ... ما در مرکز کنترل موتور بعنوان نمایندگی رسمی اینورتر اینوت در تهران، علاوه بر تضمین ارائه کالای رسمی و با هولوگرام، ارائه گارانتی 18 ماهه را هم در قیمت درایو اینوت GD10 لحاظ کرده ایم.

همچنین میدانید که همانند بقیه کالاهای بازار قیمت درایو اینوت GD10 با توجه به ناپایداری روزانه نرخ دلار بسیار متغیر است. با این وجود بر مبنای اسفند 1403 قیمت موجود را با شما به اشتراک میگذاریم.

جدول زیر قیمت اینورتر اینوت GD10 تکفاز و سه فاز است:

توان(kW)	کد دستگاه	قیمت (ریال)
0.2	GD10-0R2G-S2-B	70,200,000
0.4	GD10-0R4G-S2-B	78,000,000
0.75	GD10-0R7G-S2-B	84,300,000
1.5	GD10-1R5G-S2-B	105,000,000
2.2	GD10-2R2G-S2-B	114,000,000
0.75	GD10-0R7G-4-B	105,000,000
1.5	GD10-1R5G-4-B	114,000,000
2.2	GD10-2R2G-4-B	123,600,000

سه آیتم آخر جدول فوق مربوط به قیمت اینورتر اینوت GD10 سه فاز به سه فاز می باشد.

نحوه خرید اینورتر اینوت GD10

مجددا متذکر میشویم جدول بالا بسته به شرایط بازار میتواند معتبر نباشند. برای خرید اینورتر اینوت GD10 بهتره با ما در ارتباط باشید. برای خرید درایو اینوت GD10 میتوانید آنلاین و همچنین حضوری اقدام نمایید. همچنین جهت ارسال آن با توجه به شرایط مورد نیاز شما، از طرق گوناگون شدنی است. ذکر این مسئله خالی از لطف نیست که خرید بصورت عمده یا جزئی و نیز نحوه پرداخت می تواند در قیمت و خرید اینورتر اینوت GD10 موثر باشد که برای جزئیات بایستی هماهنگی لازم صورت گیرد.

جمع بندی مطالب درباره مشخصات، قیمت و خرید درایو اینوت GD10

تاکید ما در این مقاله به بررسی مشخصات اصلی از لحاظ تکنیکال روی درایو invt GD10 بود و از زوایای گوناگون به کنکاش آن پرداختیم. همچنین کاتالوگ و دفترچه های مختلف آن را برای دانلود در اختیار شما قرار دادیم و در آخر به بررسی قیمت اینورتر اینوت GD10 و همچنین موارد مورد نیاز در ارتباط با بازار و نکاتی که در خرید درایو اینوت GD10 موثر است پرداختیم. امیدواریم بحث برخی از سوالات شما را پاسخ گفته باشد. اگر نیاز به اطلاعات بیشتر بود کارشناسان ما آماده هستند تا پاسخگوی ابهامات شما باشند.
