بررسی کامل مشخصات فنی، قیمت و خرید اینورتر اینوت GD27 + دفترچه و کاتالوگ
اینورتر اینوت GD27 یک دستگاه با ابعاد کامپکت است که به تازگی طراحی و تولید شده است. این دستگاه یک درایو سنگین کار است. درایو اینوت GD27 از قابلیت پیشرفته Vector Control برخوردار بوده و گزینه‌ای هوشمندانه برای اکثر کاربردهای سخت و پرچالش محسوب می‌شود. در ادامه این دستگاه را از منظر های گوناگون فنی و قیمت مورد وارسی قرار میدهیم تا در صورت نیاز بتوانید با آگاهی کامل اقدام به خرید اینورتر اینوت GD27 نمایید.
جدول مشخصات اینورتر اینوت GD27
اینورتر اینوت GD27 یک درایو با تکنولوژی و طراحی روز و سنگین کار است که رنج توانی آن درحالت تکفاز به سه فاز از 0.4 تا 2.2 کیلووات و همچنین در حالت ورودی سه فاز از رنج توانی 0.75 تا 22 کیلووات است. جدول زیر مشخصات هر رنج را بصورت جداگانه نمایش می دهد.
| کد دستگاه | توان نامی (kW) |
جریان نامی ورودی (A) | جریان نامی خروجی (A) | جریان اضافه بار 60s (A) | ابعاد (mm) W×H×D |
| ورودی تکفاز 220 ولت | |||||
| GD27-0R4G-S2-B | 0.4 | 6.5 | 2.5 | 3.75 | 60×190×155 |
| GD27-0R7G-S2-B | 0.75 | 11 | 4.2 | 6.3 | |
| GD27-1R5G-S2-B | 1.5 | 18 | 7.5 | 11.25 | 70×190×155 |
| GD27-2R2G-S2-B | 2.2 | 24.3 | 10 | 15 | |
| ورودی سه فاز 380 ولت | |||||
| GD27-0R7G-4-B | 0.75 | 4.5 | 2.5 | 3.75 | 60×190×155 |
| GD27-1R5G-4-B | 1.5 | 6.5 | 3.7 | 5.55 | |
| GD27-2R2G-4-B | 2.2 | 8.8 | 5.5 | 8.25 | 70×190×155 |
| GD27-003G-4-B | 3 | 12.2 | 7.5 | 11.25 | |
| GD27-004G-4-B | 4 | 15.6 | 9.5 | 14.25 | |
| GD27-5R5G-4-B | 5.5 | 22.3 | 14 | 21 | 90×235×155 |
| GD27-7R5G-4-B | 7.5 | 28.7 | 18.5 | 27.75 | |
| GD27-011G-4-B | 11 | 36 | 25 | 37.5 | 130×250×185 |
| GD27-015G-4-B | 15 | 46 | 32 | 48 | |
| GD27-018G-4-B | 18.5 | 57 | 38 | 57 | 160×300×190 |
| GD27-022G-4-B | 22 | 62 | 45 | 67.5 | |

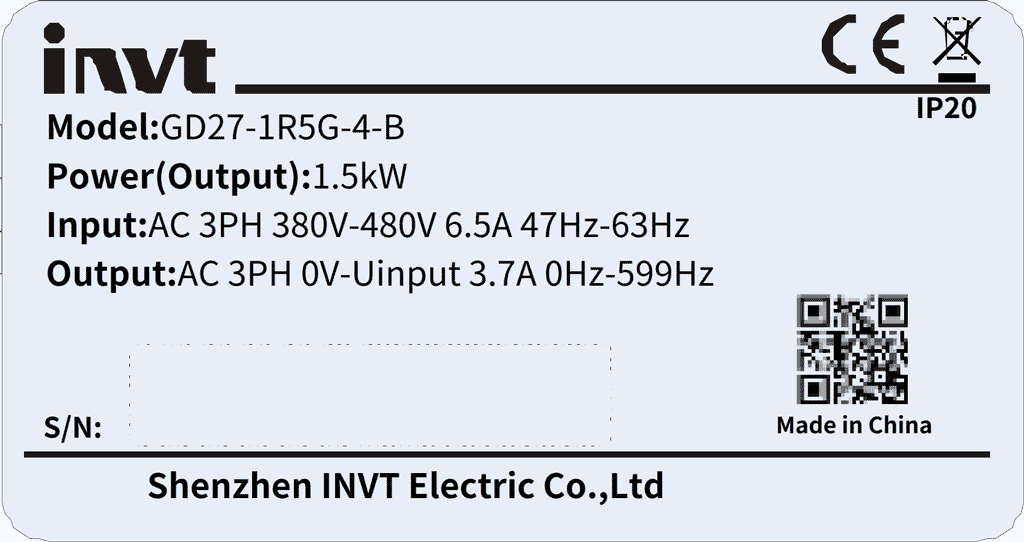

در زیر هم یک نمونه پلاک درایو اینوت GD27 را ملاحظه میکنید که مشخصات الکتریکی ورودی و خروجی و سایر اطلاعات روی آن درج شده است.
یونیت ترمز داخلی درایو اینوت GD27
در برخی از کارها اگر نیاز به ایست سریع محور موتور داشته باشیم، احتمالاً ضروری خواهد بود که اینورتر دارای واحد ترمز داخلی باشد. همچنین، موارد دیگری نیز وجود دارند که می‌توانند وجود یونیت ترمز در سیستم درایو را ضروری کنند؛ به عنوان نمونه، در مکان‌هایی که انرژی برگشتی وجود دارد یا در فرآیند عملکرد بار حالت لنگی مشاهده می‌شود. در این وضعیت اگر سیستم درایو از ترمز دینامیکی داخلی یا خارجی (یونیت ترمز) بهره‌مند نباشد، خطای اضافه ولتاژ بر روی اینورتر رخ خواهد داد.
خوشبختانه درایو اینوت GD27 در تمام رنج ها بصورت استاندارد دارای چاپر ترمز داخلی است. این مسئله منجر به این می‌شود که قیمت نهایی سیستم کنترل دور (با قابلیت ترمز) با خرید درایو اینوت GD27 کاهش قابل ملاحظه ای داشته باشد البته فضای مورد نیاز هم به همین نسبت کاهش می یابد.
توضیح لازم: سیستم ترمز اینورتر علاوه بر یونیت ترمز به مقاومت ترمز هم نیاز دارد که خود بحث مفصلی است.
جدول انتخاب مقاومت ترمز اینورتر اینوت GD27 با جزئیات مختلف به شرح زیر است. همانطور که اشاره شد همه آیتم های زیر یونیت ترمز را بصورت داخلی دارند و نیازی به تهیه جداگانه آن نیست.
| کد دستگاه | پیشنهاد اهم مقاومت (Ω) | توان مقاومت ترمز(kW) | حداقل اهم مقاومت (Ω) | ||
| 10% | 50% | 80% | |||
| GD27-0R4G-S2-B | 361 | 0.06 | 0.3 | 0.48 | 180 |
| GD27-0R7G-S2-B | 192 | 0.11 | 0.56 | 0.9 | 100 |
| GD27-1R5G-S2-B | 96 | 0.23 | 1.1 | 1.8 | 60 |
| GD27-2R2G-S2-B | 65 | 0.33 | 1.7 | 2.64 | 39 |
| GD27-0R7G-4-B | 653 | 0.11 | 0.56 | 0.9 | 300 |
| GD27-1R5G-4-B | 326 | 0.23 | 1.13 | 1.8 | 170 |
| GD27-2R2G-4-B | 222 | 0.33 | 1.65 | 2.64 | 130 |
| GD27-003G-4-B | 122 | 0.6 | 3 | 4.8 | 100 |
| GD27-004G-4-B | 122 | 0.6 | 3 | 4.8 | 80 |
| GD27-5R5G-4-B | 89.1 | 0.75 | 4.13 | 6.6 | 60 |
| GD20-7R5G-4-B | 65 | 1.13 | 5.63 | 9 | 51 |
| GD27-011G-4-B | 44 | 1.7 | 8.3 | 13.2 | 31 |
| GD27-015G-4-B | 32 | 2 | 11.2 | 18 | 23 |
| GD27-018G-4-B | 26 | 3 | 14 | 22 | 19 |
| GD27-022G-4-B | 22 | 3.3 | 17 | 26 | 17 |

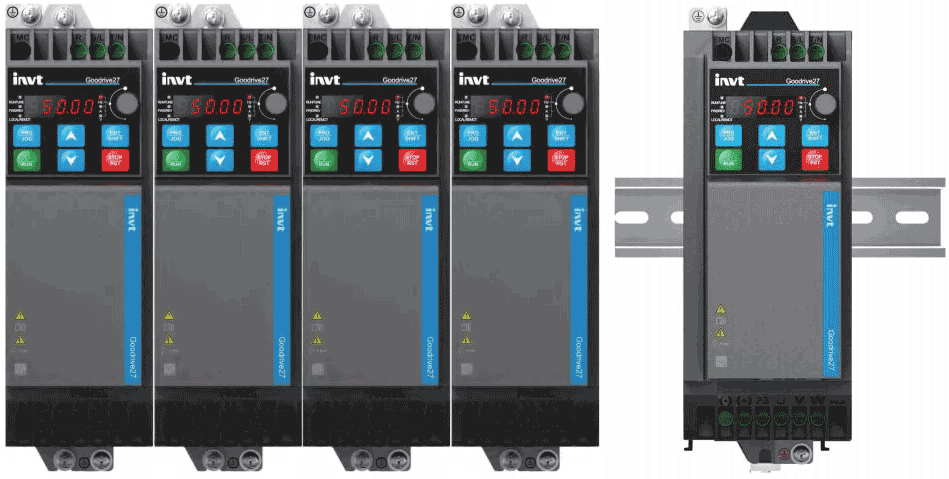

نصب اینورتر اینوت GD27 روی ریل
یکی از موارد مهم برای ما امکان نصب ساده و سریع دستگاه اینورتر درون تابلو است. عموماً ما اینورترها را روی دیوار تابلو برق یا سینی تابلو برق نصب می‌کنیم. اینورتر اینوت GD27 در تمام توان ها قابلیت نصب به‌طور عادی درون تابلو را دارد. علاوه بر این، می‌توان این درایو را به صورت به هم چسبیده روی ریل مینیاتوری نصب کرد. این روش نصب علاوه بر اینکه فضای کمی اشغال می‌کند، سرعت انجام کار را نیز افزایش می‌دهد و همچنین در مواقعی که نیاز به باز کردن یا سرویس دستگاه داریم، سرعت عملکرد نیز بیشتر خواهد بود و منجر به صرفه‌جویی در زمان می‌شود.
البته برای این نوع نصب لازم داریم هنگام خرید درایو اینوت GD27، یک ریل مخصوص هم کنار آن خرید شود. همچنین این قابلیت در توانهای زیر 5.5 کیلووان امکان پذیر است.
ترمینالهای درایو invt GD27
درایو invt GD27 به انواع ترمینالهای دیجیتال و آنالوگ مجهز است. در تصویر زیر تعداد و نوع این ترمینالهال را میتونید ببینید. یک نکته قابل توجه هم این است که مدل تمامی این ترمینالها بصورت فشاری است و نه پیچی. لذا وایرینگ با سهولت تمام و سریع صورت می گیرد. شرح این ترمینالها و کاربردشان بصورت زیر است:
- ترمینال HDIA: این ترمینال در درایو invt GD27 بعنوان ورودی پالس عمل می کند و میتواند از PLC های مختلف پالس فرکانس-بالا را تا 50kHz دریافت کند و متناسب با آن سرعت درایو را کنترل نماید.
- دیجیتال ورودی: دیجیتال ورودی جهت ارسال انواع دستورات به درایو استفاده می شود. در درایو اینوت GD27 ترمینالهای S1-S4 و همچنین ترمینال HDIA (با تنظیم داخلی) بعنوان دیجیتال ورودی عمل می کند. لذا این درایو دارای 5 ترمینال دیجیتال ورودی است. ایت 5 ترمینال در درایو اینوت GD27 بصورت NPN یا PNP قابل استفاده هستند.
- ترمینال آنالوگ ورودی: درایو اینوت GD27 دارای دو ورودی آنالوگ است که میتواند انواع سیگنال‌های آنالوگ را از سنسور یا PLC یا ... دریافت نماید. ترمینال AI1 به عنوان ورودی آنالوگ جریانی یا ولتاژی میتواند به کار گرفته شود (با تنظیم دیپ سوئیچ مربوطه) و همچنین AI2 به عنوان ورودی آنالوگ ولتاژی 0 تا 10v، قابل بهره‌برداری می‌باشد. (به علاوه، پتانسیومتر روی دستگاه نیز به عنوان تنظیم سرعت کاربرد دارد.)
- خروجی آنالوگ: اینورتر اینوت GD27 دارای یک خروجی آنالوگ AO1 است که با تنظیم دیپ سوئیچ قابل استفاده بصورت ولتاژی یا جریانی است و از طریق آن می توان سیگنال آنالوگ را به تجهیزات دیگر ارسال کرد.
- خروجی رله و دیجیتال: اینورتر invt GD27 علاوه بر این، مجهز به دو خروجی رله و یک خروجی دیجیتال است که برای مصارف مختلف به کار می‌رود.
- پورت مدباس RS485: علاوه بر این، این درایو به صورت استاندارد مجهز به پورت شبکه مدباس است و میتواند با PLC های متنوع ارتباط برقرار نماید.
- پورت USB: همچنین اینورتر invt GD27 یک پورت USB دارد که برای آپدیت برنامه آن می تواند استفاده شود.
- ترمینالهای قدرت: ترمینالهای قدرت ورودی R S T برای سهولت وایرینگ و نیز کاهش احتمال اتصال اشتباه ورودی-خروجی در قسمت بالای درایو invt GD27 تعبیه شده است. همچنین ترمینالهای خروجی U V W برای اتصال به موتور در قسمت پایین قرار داردند.
سایر مشخصات سخت افزاری درایو اینوت GD27
- دمای کاری: یکی از نکاتی اینورتر اینوت GD27 را از بسیاری از دستگاههای موجود در بازار متمایز می کند دمای استاندارد کاری آن است. چنانچه محیط شما گرم باشد درایو invt GD27 می تواند تحت توان نامی خود تا 50 درجه بدون مشکل کار کند. همچنین در دماهای بالاتر نیز تا 60 درجه سانتیگراد امکان کارکرد دارد (با Derating)

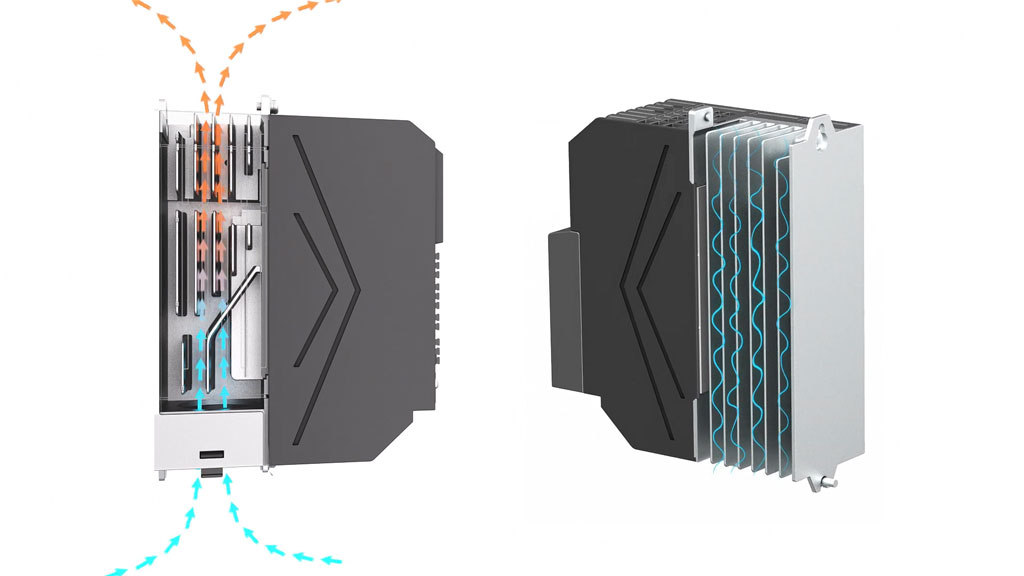

- نحوه کولینگ: در درایوinvt GD27 مسیر تهویت کاملا از بردهای الکترونیکی ایزوله است (تصویر سمت چپ). لذا عوامل محیطی اثر مخرب بر دستگاه و بردهای آن به جای نمی گذارند. همچنین درایو invt GD27 در محدوده 0.75 کیلووات تکفاز و پایین‌تر و 1.5 کیلووات سه فاز و پایین تر بدون فن بوده و تهویه آن از طریق هیت سینک بزرگ انجام می‌شود(تصویر سمت راست). این طراحی در محیط‌های آلوده، پر از عواملی مانند گرد و غبار، الیاف و ... بسیار حیاتی است، چرا که به دلیل عدم استفاده از فن، این عوامل محیطی به داخل دستگاه جذب نمی‌شوند و بنابراین راندمان و عمر مفید درایو اینوت GD27 بهبود می‌یابد.

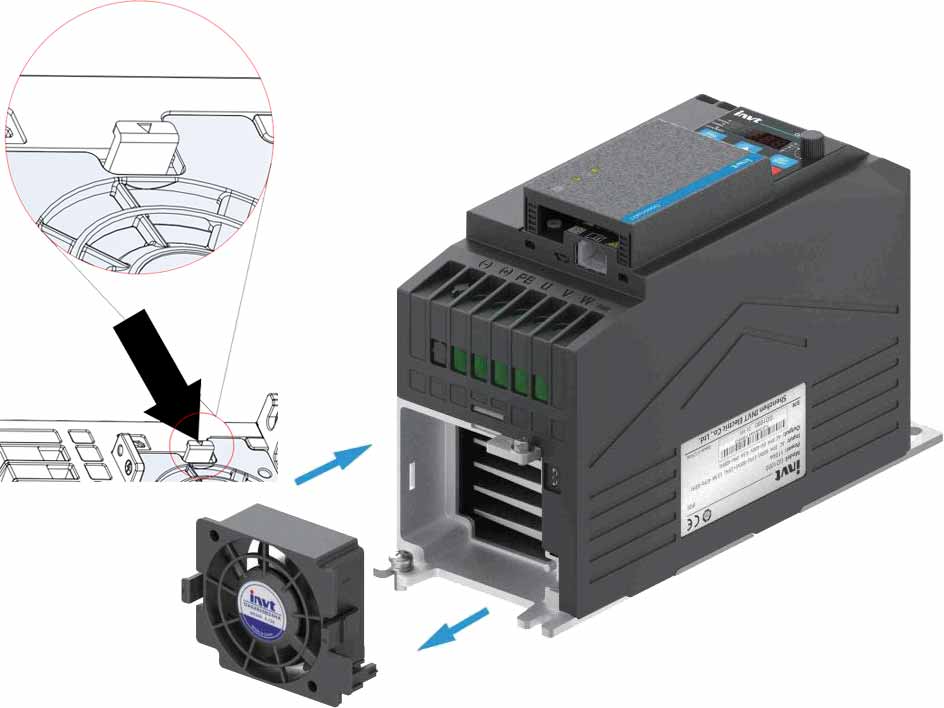

- نحوه اتصال فن: در اینورتر invt GD27 تعویش فن به سادگی با فشردن دو پین به راختی و بدون هر گونه وایرینگ صورت می گیرد. این مسئه از جنبه سرویس دستگاه بسیار حائز اهمیت است.
امکانات نرم افزاری اینورتر اینوت GD27
درایو invt GD27 از امکانات نرم‌افزاری فراوانی برخوردار است که برای مقاصد و سناریوهای مختلف قابل بهره‌برداری می‌باشد. در ادامه، به برخی از این امکانات به طور مختصر اشاره می‌کنیم.
- Vector Control: قابلیت کنترل برداری یا وکتور کنترل از اصلی‌ترین امکانات نرم‌افزاری درایو اینوت GD27 محسوب می‌شود. با بهره‌گیری از این قابلیت و تنظیم دقیق پارامترهای مربوطه، درایو قادر است در فرکانس‌های پایین تا 0.5Hz گشتاور کامل را به موتور ارائه نماید. این نکته برای راه‌اندازی بارهای سنگین یا کنترل دقیق دور در سرعت‌های پایین بسیار حیاتی است.
- حفاظت های مختلف: اینورتر invt GD27 از انواع مکانیزم‌های حفاظتی سخت‌گیرانه برای موتور برخوردار است و در سناریوها و شرایط مختلف، تا حد امکان از بروز آسیب جلوگیری می‌کند. برخی از این حفاظت‌ها عبارت‌اند از: اتصال کوتاه، اضافه‌بار، اضافه‌ولتاژ، دمای بیش از حد، و ...
- PLC داخلی: درایو invt GD27 دارای پارامترهایی است که در برخی کاربردها ممکن است شما را از خرید و استفاده از PLC در فرآیند بی‌نیاز کند. این PLC به‌طور خلاصه به این صورت عمل می‌کند که می‌توانید با تنظیم زمان‌بندی‌ها و سرعت‌های مختلف در دو جهت، عملکرد خودکار الکتروموتور را برنامه‌ریزی کنید. این فرآیند از طریق پارامترهای داخلی درایو قابل اجرا است.
- خروجی فرکانس بالا: در درایو اینوت GD27 امکان افزایش خروجی سه فاز تا 3200 هرتز وجود دارد. برخی موتورها، مانند اسپیندل‌ها، نیاز به برق سه فاز با فرکانس بالا دارند، و این دستگاه کنترل دور اینوت از این قابلیت برخوردار است. البته، برای دستیابی به این عملکرد، باید تنظیمات نرم‌افزاری درایو تغییر داده شود.
- کنترل موتور سنکرون: همچنین درایو اینوت GD27 پارامترهایی دارد که شما را قادر میسازد الکتروموتور سنکرون را توسط این درایو کنترل نمایید.
دفترچه راهنمای اینورتر اینوت GD27
دفترچه راهنمای اینورتر اینوت GD27 در نسخه‌های متنوع در اینترنت به صورت آنلاین قابل دستیابی است. به طور کلی مانند سایر دستگاه‌ها توصیه می‌کنیم، اگر مقدور باشد از نسخه اصلی انگلیسی دفترچه راهنمای درایو اینوت GD27 استفاده کنید. زیرا معمولاً در مسیر ترجمه به فارسی برخی از نکات دقیق از قلم می‌افتد. به‌خصوص وقتی بسیاری متن را ترجمه می‌کنند ولی تسلط کافی بر مباحث فنی ندارند، صرفاً با ترجمه کلمه به کلمه نتیجه قابل قبول به دست نمی‌آید. در هر صورت، اگر تمایل به بهره‌گیری از منابع غیرفارسی ندارید، هیچ مشکلی وجود ندارد. در ادامه، بهترین و روان‌ترین نسخه موجود دفترچه راهنمای فارسی درایو اینوت GD27 جهت دریافت ارائه میدهیم. به علاوه، اگر درباره هر موضوعی از نظر فنی پرسشی دارید، کارشناسان ما آماده پاسخگویی به سوالات شما هستند.
کاتالوگ اینورتر اینوت GD27
اگر به پارامترها و تنظیمات نیازمندید، در بخش قبلی، دفترچه راهنمای اینورتر اینوت GD27 را برای شما قرار داده‌ایم. این دفترچه شامل اطلاعات حیاتی از جمله روش‌های نصب، تنظیمات پیشرفته پارامترها، تحلیل خطاها و راهنمای گام به گام بهره‌برداری از دستگاه می‌باشد. ولی در صورتی که قصد بررسی مشخصات فنی دستگاه را دارید، لازم است از کاتالوگ اینورتر اینوت GD27 بهره ببرید. کاتالوگ عموماً برای مهندسان طراحی و همچنین واحد بازرگانی و خرید جهت استخراج اطلاعات اولیه سودمند است. در کاتالوگ درایو اینوت GD27، مشخصات جامع دستگاه مانند قابلیت‌های آن، ابعاد، کد محصول، استانداردهای مرتبط و ... قابل مشاهده است. در ادامه می‌توانید کاتالوگ درایو اینوت GD27 را دریافت کنید. علاوه بر این، در صورتی که در هر بخشی نیاز به مشاوره داشتید، خوشحال خواهیم شد بتوانیم یاری رسانیم.
فایل فوق، کاتالوگ اینورتر اینوت GD27 به زبان فارسی است. جهت بررسی جزئیات جامع‌تر، می‌توانید از نسخه اصلی و انگلیسی کاتالوگ درایو اینوت GD27 بهره ببرید که در ادامه برای دانلود ارائه شده است.
منوال اینورتر اینوت GD27 یا invt GD27 Manual
در بخش‌های قبلی، دفترچه و کاتالوگ اینورتر اینوت GD27 به زبان فارسی ارائه شده است. همانجا توصیه کردیم که در صورت امکان از نسخه انگلیسی منوال اینورتر اینوت GD27 استفاده نمایید؛ چرا که به طور معمول، نسخه اصلی دفترچه تمامی جزئیات را در بر می‌گیرد و شما می‌توانید با اطمینان از آن بهره ببرید. بنابراین، در ادامه می‌توانید منوال درایو اینوت GD27 را دانلود کنید. علاوه بر این، در صورت داشتن هرگونه پرسش، کارشناسان ما آماده ارائه راهنمایی هستند.
بررسی قیمت اینورتر اینوت GD27
از نظر قیمت، اینورتر اینوت GD27 در دسته اینورترهای اقتصادی و مقرون‌به‌صرفه بازار قرار می‌گیرد. البته، ارزان‌ترین گزینه موجود در بازار نیست! فراتر از بحث برند اینوت یا قیمت اینورتر GD27، ابتدا یک موضوع را با هم مرور کنیم: آیا هزینه‌ای که برای خرید یک دستگاه پرداخت میکنید، تنها هزینه‌ای است که در طول استفاده از آن متحمل می‌شوید؟ بیایید فاکتورهای زیر را بررسی کنیم.
- کیفیت: قیمت اینورتر اینوت GD27 را باید با در نظر گرفتن این نکته ارزیابی کرد که این برند بیش از 20 سال است که در بازار مورد استفاده قرار می‌گیرد و مشتریان وفادار همواره بر استفاده مجدد از آن تأکید دارند. بنابراین، کیفیت دستگاه اینوت ضمانت می‌کند که برای شما سال‌های طولانی عملکرد مطلوبی خواهد داشت.
- هزینه‌های خدمات: پس از خرید درایو اینوت GD27 و دریافت دستگاه، آیا نیاز به پرداخت هزینه‌های اضافی برای راه‌اندازی، استفاده و آموزش دارید؟ ما در مرکز کنترل موتور به‌صورت تخصصی در زمینه اینورتر و درایو صنعتی خدمات ارائه میدهیم. با خرید اینورتر اینوت GD27 از مجموعه ما، تمامی خدمات مرتبط را به‌صورت رایگان دریافت خواهید کرد. بنابراین، هزینه اولیه شما شامل قیمت درایو اینوت GD27 به همراه خدمات جانبی آن خواهد بود.
- کانال خرید اینورتر اینوت: آیا شما دستگاهی با پشتوانه رسمی خریداری میکنید یا کالای قاچاق؟ به هزینه‌های بعدی آن فکر کرده‌اید؟ آیا از اقداماتی که متأسفانه برخی افراد در بازار غیررسمی روی درایوها انجام می‌دهند، آگاه هستید؟ ... ما در مرکز کنترل موتور به‌عنوان نمایندگی رسمی اینورتر اینوت در تهران، علاوه بر تضمین ارائه کالای اصل همراه با هولوگرام، گارانتی ۱۸ ماهه را نیز در قیمت درایو اینوت GD27 لحاظ کرده‌ایم.
بعلاوه مستحضرید مثل سایر کالاهای بازار قیمت درایو اینوت GD27 متناسب با نوسانات روزانه نرخ ارز بسیار متغیر است. با این حال بر مبنای اسفند 1403 قیمت های موجود را برای شما میگذاریم.
جدول زیر قیمت اینورتر اینوت GD27 تکفاز به سه فاز است:
| توان (kW) | کد دستگاه | قیمت (ریال) |
|---|---|---|
| 0.4 | GD27-0R4G-S2-B | 75,700,000 |
| 0.75 | GD27-0R7G-S2-B | 81,700,000 |
| 1.5 | GD27-1R5G-S2-B | 10,1900,000 |
| 2.2 | GD27-2R2G-S2-B | 110,600,000 |
و همچنین جدول زیر قیمت درایو اینوت GD27 ورودی سه فاز است:
| توان (kW) | کد دستگاه | قیمت (ریال) |
|---|---|---|
| 0.75 | GD27-0R7G-4-B | 101,700,000 |
| 1.5 | GD27-1R5G-4-B | 110,400,000 |
| 2.2 | GD27-2R2G-4-B | 120,000,000 |
| 3 | GD27-003G-4-B | 138,900,000 |
| 4 | GD27-004G-4-B | 165,900,000 |
| 5.5 | GD27-5R5G-4-B | 194,200,000 |
| 7.5 | GD27-7R5G-4-B | 235,300,000 |
| 11 | GD27-011G-4-B | استعلام |
| 15 | GD27-015G-4-B | استعلام |
| 18.5 | GD27-018G-4-B | استعلام |
| 22 | GD27-022G-4-B | استعلام |
نحوه خرید اینورتر اینوت GD27
مجدد یادآوری می‌کنیم که جداول فوق با توجه به تغییرات بازار ممکن است دیگر معتبر نباشند. برای خرید اینورتر اینوت GD27، بهتر است با ما تماس بگیرید. خرید اینورتر اینوت GD27 به‌صورت آنلاین و حضوری امکان‌پذیر است. علاوه بر این، ارسال آن با توجه به شرایط شما از طریق روش‌های مختلف قابل انجام خواهد بود. همچنین، شایان ذکر است که خرید عمده یا جزئی و شیوه پرداخت میتواند بر قیمت و شرایط خرید اینورتر اینوت GD27 تأثیرگذار باشد و برای جزئیات بیشتر، هماهنگی‌های لازم باید صورت گیرد.
جمع بندی مطالب درباره مشخصات، قیمت و خرید درایو اینوت GD27
تمرکز این مقاله بر روی بررسی مشخصات اصلی فنی درایو invt GD27 بوده و از جنبه‌های مختلف به تحلیل آن پرداختیم. علاوه بر این، کاتالوگ‌ها و دفترچه‌های مختلف این دستگاه را برای بررسی در اختیار شما قرار دادیم و در نهایت، به بررسی قیمت اینورتر اینوت GD27 و نکات مرتبط با بازار و عواملی که در خرید اینورتر اینوت GD27 تأثیرگذار هستند پرداخته‌ایم. امیدواریم که توانسته باشیم برخی از سوالات شما را پاسخ دهیم. در صورت نیاز به اطلاعات بیشتر، کارشناسان ما آماده پاسخگویی به ابهامات شما هستند.
